Trong công nghệ thi công bê tông hiện đại, việc vận chuyển bê tông tươi từ xe trộn đến các vị trí đổ trên cao, vươn xa hoặc địa hình phức tạp là một bài toán kỹ thuật đòi hỏi tính chính xác, an toàn và tối ưu thời gian. Xe bơm bê tông cần ra đời như một giải pháp thiết bị chuyên dụng hàng đầu, đóng vai trò quan trọng trong việc nâng cao năng suất lao động và đảm bảo chất lượng cho toàn bộ kết cấu bê tông. Bài viết dưới đây sẽ cung cấp thông tin chuyên sâu về khái niệm, nguyên lý vận hành, cấu tạo chi tiết, ưu điểm vượt trội cũng như các tiêu chí lựa chọn xe bơm bê tông cần phù hợp nhất cho công trình của bạn.
Xe bơm bê tông cần là gì?
Khái niệm xe bơm bê tông cần
Xe bơm bê tông cần là loại xe tải chuyên dụng được tích hợp sẵn hệ thống bơm piston hydraulique và một cánh tay robot (cần phân phối bê tông) có khả năng vươn xa, gấp gọn linh hoạt. Thiết bị này dùng để hút bê tông tươi từ xe trộn và đẩy qua hệ thống đường ống gắn trên cần đến chính xác vị trí thi công mà không cần lắp đặt đường ống cố định dưới đất.
Các tiêu chuẩn kiểm định và an toàn kỹ thuật phổ biến gồm:
- TCVN 9356:2012: Quy định về an toàn trong thi công và nghiệm thu bê tông.
- ISO 21573: Tiêu chuẩn quốc tế về thiết bị phân phối và bơm bê tông.
Nguyên lý hoạt động của xe bơm bê tông cần
Xe bơm bê tông cần vận hành dựa trên cơ chế truyền động thủy lực áp suất cao, giúp di chuyển bê tông tươi liên tục và chính xác. Quy trình hoạt động chuẩn kỹ thuật được diễn ra qua các bước sau:
- Tiếp nhận bê tông tươi: Xe trộn trút trực tiếp bê tông vào phễu chứa (Hopper) phía sau xe bơm, nơi có cánh khuấy hoạt động liên tục để giữ bê tông đồng nhất.
- Tạo áp lực hút và nén: Hệ thống hai piston thủy lực dịch chuyển luân phiên trong xi lanh để tạo áp suất hút bê tông từ phễu và đẩy qua van chuyển hướng S-Valve.
- Vận chuyển qua cần bơm: Áp lực nén cực lớn đẩy dòng bê tông chạy dọc theo hệ thống đường ống thép cố định trên các đoạn cần vươn đến đúng vòi xả tại vị trí đổ.

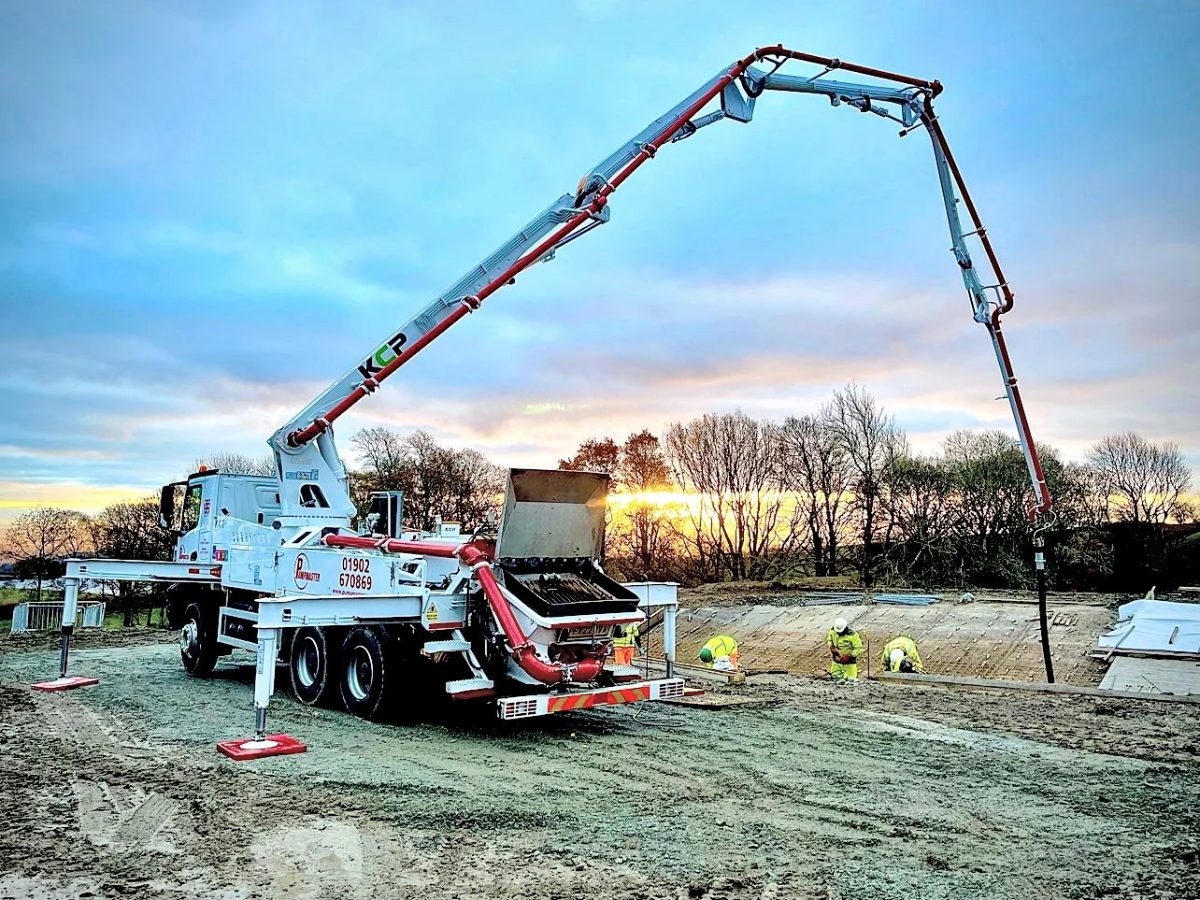

Khái niệm xe bơm bê tông cần
Cấu tạo của xe bơm bê tông cần
Cấu tạo của xe bơm bê tông cần là một sự kết hợp phức tạp giữa cơ khí chế tạo, hệ thống truyền động thủy lực và điều khiển tự động. Các bộ phận chính được phân thành các hệ thống chuyên biệt sau:
Hệ thống cần phân phối bê tông
Hệ thống cần phân phối đóng vai trò như một cánh tay robot chịu lực có khả năng vươn xa và linh hoạt trong nhiều điều kiện mặt bằng. Cấu trúc này thường gồm từ 3 đến 6 đoạn cần bằng thép hợp kim siêu nhẹ chịu tải cao, liên kết qua các khớp quay thủy lực với cơ chế gấp dạng chữ Z, chữ R hoặc RZ kết hợp để dễ dàng luồn lách qua các chướng ngại vật.
Hệ thống bơm và đường ống dẫn bê tông
Được xem là “trái tim” của thiết bị, hệ thống bơm chịu trách nhiệm tạo áp lực đẩy bê tông tươi đi xa dọc theo thân cần. Bộ phận bao gồm phễu chứa tích hợp cánh khuấy liên tục để giữ hỗn hợp đồng nhất, đi kèm hệ thống piston thủy lực nén bê tông qua van chuyển hướng S-Tube vào đường ống thép chịu ma sát đường kính 125mm cố định.

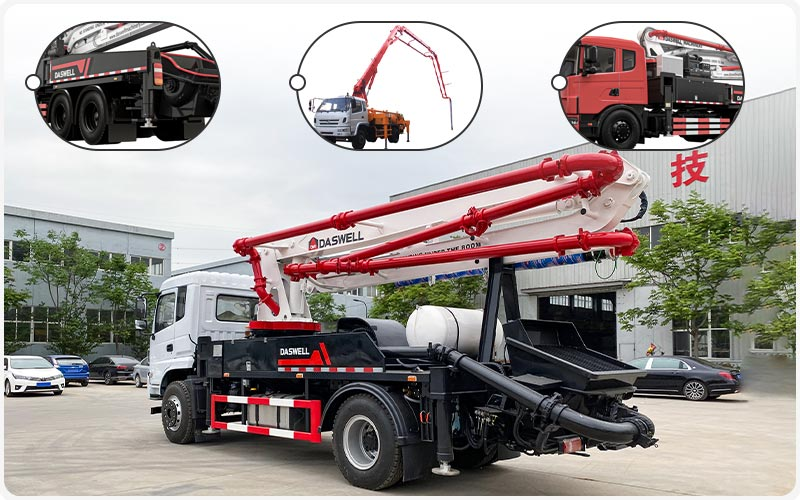

Cấu tạo của xe bơm bê tông cần
Khung gầm và hệ thống điều khiển
Hệ thống khung gầm và điều khiển đóng vai trò giữ cân bằng, đảm bảo tính cơ động cùng độ an toàn tuyệt đối khi vươn cần vận hành. Xe sử dụng khung gầm tải trọng lớn kết hợp hệ thống chân chống thủy lực dạng chữ X hoặc chữ K xòe rộng chống lật, đồng thời tích hợp bộ điều khiển trung tâm và tay điều khiển từ xa giúp kỹ sư dễ dàng thao tác chuẩn xác.
Xe bơm bê tông cần có ưu điểm gì?
So với các phương pháp đổ bê tông thủ công hoặc sử dụng bơm tĩnh (bơm ngang), xe bơm bê tông cần sở hữu hàng loạt ưu điểm vượt trội về hiệu suất kỹ thuật và giá trị kinh tế:
- Tốc độ thi công và năng suất vượt trội: Công suất bơm lớn (từ 90m3/h đến hơn 180m3/h) giúp rút ngắn đáng kể thời gian đổ bê tông cho các mảng sàn rộng, đáp ứng tiến độ gấp của dự án.
- Tiết kiệm nhân công và chi phí vận hành: Nhờ cánh tay vươn tự động, nhà thầu không tốn nhân lực và thời gian tháo lắp đường ống dẫn dài dưới đất như khi sử dụng các giải pháp bơm truyền thống.
- Tính cơ động và linh hoạt tuyệt vời: Xe có khả năng tự di chuyển linh hoạt giữa các công trường khác nhau mà không cần xe rơ-moóc kéo hỗ trợ chuyên chở.
- Vươn tới các vị trí thi công khó tiếp cận: Cần phân phối dễ dàng vươn qua rào chắn, đường dây điện, cây cối hoặc luồn qua cửa sổ để trút bê tông chính xác vào ô sàn phía sâu bên trong cấu trúc.

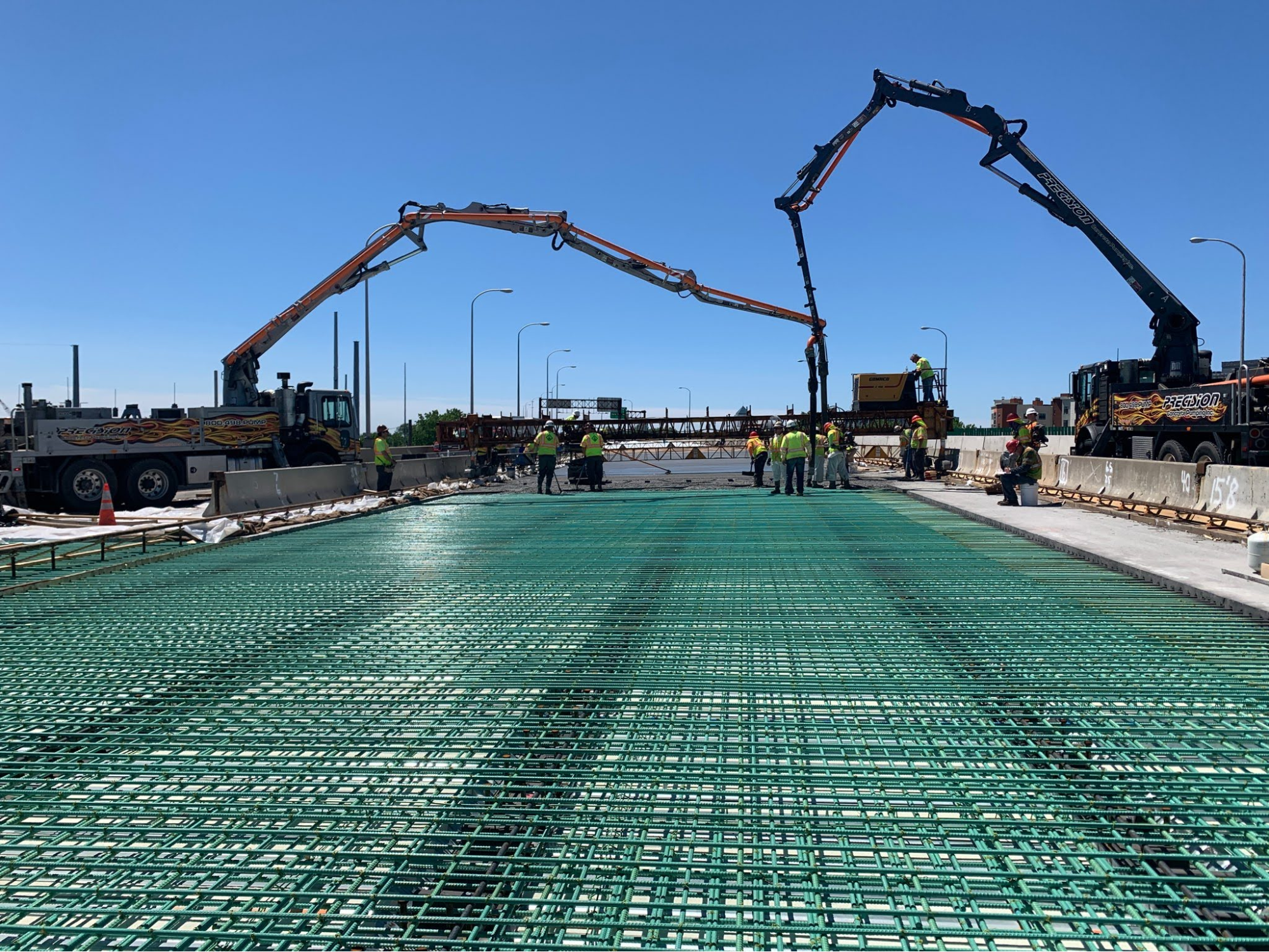

Ưu điểm của xe bơm bê tông cần trong công trường
Xe bơm bê tông cần được sử dụng khi nào?
Nhờ khả năng đáp ứng lưu lượng bơm lớn và tính linh hoạt trong vận hành, xe bơm bê tông cần được chỉ định ứng dụng trong nhiều hạng mục công trình đa dạng:
- Công trình nhà cao tầng và chung cư thương mại: Dùng để đổ bê tông sàn, dầm, cột ở các tầng từ thấp đến trung bình một cách nhanh chóng và an toàn.
- Thi công công trình hạ tầng giao thông: Áp dụng hiệu quả trong việc đổ bê tông mặt cầu, bệ móng trụ cầu, dải phân cách cố định và tường vách hầm đường bộ.
- Xây dựng nhà dân dụng, biệt thự và nhà xưởng: Phù hợp với các công trình có diện tích sàn lớn cần hoàn thiện khối lượng bê tông tươi trong thời gian ngắn để đảm bảo chất lượng bề mặt.
- Vị trí thi công vướng mặt bằng: Áp dụng tại những nơi xe trộn không thể tiếp cận trực tiếp mép hố móng hoặc bị ngăn cách bởi sông rạch, tường rào chắc chắn.

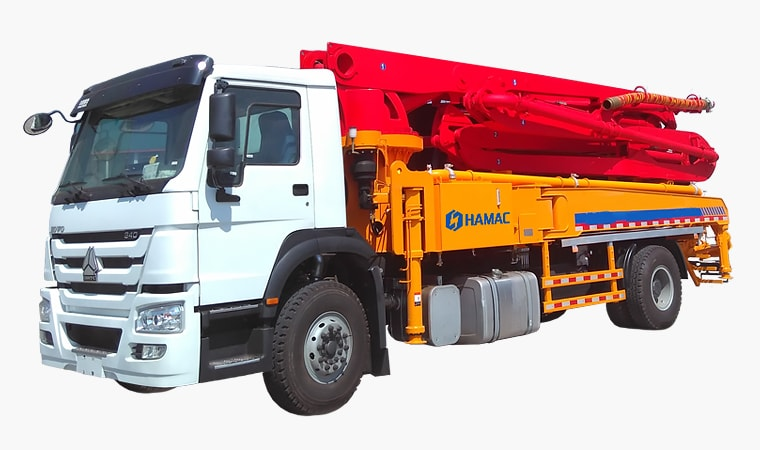

Những công trình cần sử dụng xe bơm bê tông cần
Các loại xe bơm bê tông cần phổ biến
Dựa vào quy mô và yêu cầu kỹ thuật của từng dự án, xe bơm bê tông cần được phân loại chủ yếu theo chiều dài cần vươn và công suất bơm:
Phân loại theo chiều dài cần bơm
Chiều dài cần bơm quyết định độ cao và bán kính vươn tới của vòi xả bê tông tại hiện trường. Việc phân loại cụ thể bao gồm:
- Cần ngắn (21m-28m): Thiết kế nhỏ gọn, cực kỳ phù hợp cho các công trình nhà dân dụng trong hẻm nhỏ hoặc các hạng mục có không gian thi công hạn chế.
- Cần trung bình (32m-43m): Là phân khúc phổ biến nhất trên thị trường, đáp ứng tối ưu nhu cầu thi công nhà xưởng, cầu cống và các tòa nhà thương mại tầm trung.
- Cần dài (47m-63m+): Dòng xe bơm quy mô lớn chuyên phục vụ các dự án hạ tầng trọng điểm, cao ốc nhiều tầng và các mảng sàn diện tích siêu rộng.

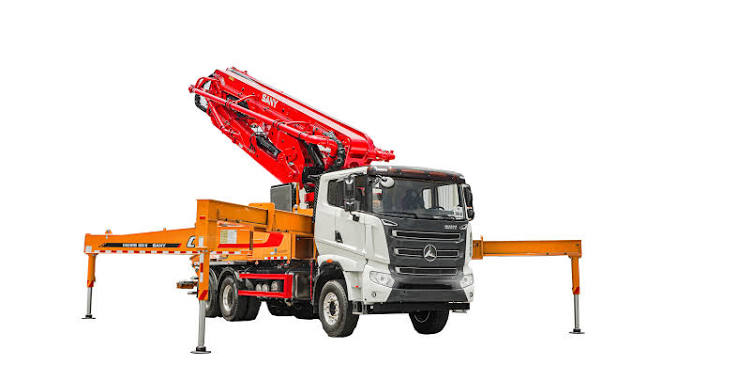

Phân loại các loại xe bơm bê tông cần
Phân loại theo công suất và khả năng bơm
Công suất bơm phản ánh khối lượng bê tông tươi mà thiết bị có thể vận chuyển trong một đơn vị thời gian. Các phân khúc công suất gồm:
- Bơm công suất trung bình (60m3/h-90m3/h): Phù hợp cho các mẻ đổ khối lượng vừa phải, yêu cầu tốc độ xả bê tông ổn định để công nhân kịp đầm và cán phẳng.
- Bơm công suất siêu lớn (120m3/h-180+m3/h): Chuyên phục vụ thi công bê tông khối lớn (Mass Concrete), yêu cầu cấp bê tông liên tục không nghỉ để tránh tạo mối nối lạnh.
Những yếu tố cần xem xét khi lựa chọn xe bơm bê tông cần
Việc lựa chọn thiết bị bơm phù hợp không chỉ đảm bảo hiệu quả kỹ thuật mà còn tránh lãng phí chi phí đầu tư. Các kỹ sư cần lưu ý các yếu tố quyết định sau:
- Bán kính và chiều cao vươn tới thực tế: Cần đo đạc chính xác khoảng cách từ điểm đỗ xe bơm đến vị trí đổ xa nhất để chọn độ dài cần vươn phù hợp, tránh hiện tượng thiếu hụt tầm với.
- Mặt bằng thi công và không gian chân chống: Đảm bảo khu vực đỗ xe có nền đất chịu lực tốt và đủ diện tích để mở xòe hoàn toàn hệ thống chân chống an toàn trước khi vươn cần.
- Tính chất cấp phối và độ sụt bê tông: Cần kiểm soát độ sụt bê tông tươi (thường từ 122cm trở lên) kết hợp phụ gia duy trì độ sụt phù hợp để tránh nguy cơ tắc ống bơm.
- Chướng ngại vật và hành lang an toàn điện: Khảo sát kỹ không gian phía trên công trường nhằm đảm bảo khoảng cách an toàn với đường dây điện cao thế và cây xanh khi vận hành cần bơm.
Để xe bơm bê tông cần vận hành trơn tru và không gặp sự cố tắc ống hay phân tầng, chất lượng bê tông tươi cùng độ dẻo của cấp phối đóng vai trò quyết định. Việc ứng dụng các giải pháp phụ gia hiện đại như phụ gia siêu dẻo hay duy trì độ sụt giúp giảm tối đa ma sát nội tại, cho phép bê tông di chuyển mượt mà qua hệ thống đường ống dài mà vẫn bảo toàn cường độ thiết kế. Với nhiều năm kinh nghiệm trong ngành cung ứng vật liệu xây dựng, Mê Kông Thương Tín tự hào mang đến các sản phẩm phụ gia bê tông chất lượng cao, chuẩn kiểm định kỹ thuật cho mọi quy mô công trình. Hãy liên hệ ngay với Mê Kông Thương Tín để được đội ngũ kỹ sư giàu kinh nghiệm tư vấn chuyên sâu và nhận giải pháp vật liệu tối ưu nhất cho dự án của bạn!
