Trong hệ thống bơm bê tông tươi, nếu máy bơm được xem là “trái tim” tạo lực nén thì ống bơm bê tông chính là hệ thống “mạch máu” dẫn truyền bê tông đến đúng vị trí thi công. Khả năng chịu áp lực, độ chống mài mòn và tính an toàn của đường ống quyết định trực tiếp đến hiệu suất cũng như tiến độ của toàn bộ công trình. Bài viết dưới đây cung cấp tổng quan về khái niệm, cấu tạo, phân loại, thông số kỹ thuật và kinh nghiệm lựa chọn ống bơm bê tông tối ưu nhất.
Ống bơm bê tông là gì?
Khái niệm ống bơm bê tông
Ống bơm bê tông là loại ống chuyên dụng có khả năng chịu áp lực và mài mòn cao, được sử dụng để vận chuyển hỗn hợp bê tông tươi từ phễu chứa của máy bơm đến vị trí cần đổ trong công trình. Tùy vào loại máy bơm và điều kiện thi công, hệ thống có thể sử dụng ống thép, ống cao su hoặc kết hợp nhiều đoạn ống với nhau để tạo thành tuyến bơm phù hợp.
Vai trò của ống bơm trong hệ thống bơm bê tông
- Dẫn truyền bê tông khép kín: Ống bơm tạo thành đường dẫn kín giúp bê tông được vận chuyển liên tục từ máy bơm đến vị trí đổ mà hạn chế rò rỉ, thất thoát vật liệu và ảnh hưởng đến độ đồng nhất của hỗn hợp. Nhờ đó, quá trình bơm có thể diễn ra ổn định và kiểm soát tốt hơn.
- Chịu áp lực nén và ma sát lớn: Trong quá trình bơm, bê tông chịu lực đẩy lớn từ piston hoặc hệ thống thủy lực, đồng thời tạo ma sát liên tục lên thành ống do chứa cát, đá và xi măng. Vì vậy, ống phải có độ bền cơ học và khả năng chống mài mòn phù hợp để đáp ứng áp lực làm việc trong thời gian dài.
- Đảm bảo an toàn thi công: Ống và các khớp nối đạt tiêu chuẩn giúp hạn chế tình trạng rò rỉ, bung khớp hoặc vỡ ống khi máy đang vận hành dưới áp suất cao. Việc lựa chọn đúng loại ống, kiểm tra tình trạng trước khi sử dụng và lắp đặt đúng kỹ thuật cũng góp phần giảm nguy cơ sự cố, bảo vệ người lao động và hạn chế gián đoạn tiến độ thi công.

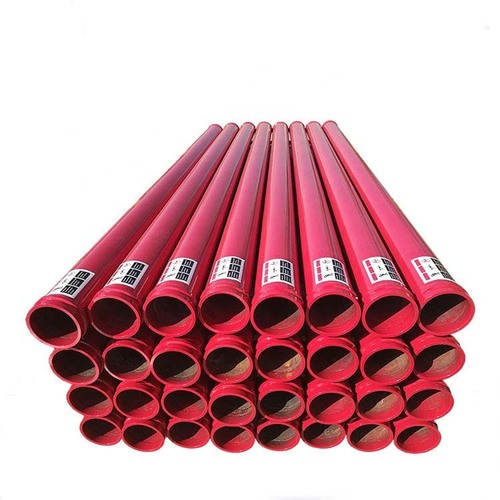

Khái niệm về ống bơm bê tông
Cấu tạo của ống bơm bê tông
Thân ống và vật liệu chế tạo
Thân ống bơm bê tông được chế tạo từ các vật liệu có độ bền cơ học cao như thép hợp kim chịu lực ST52, 20Mn2 hoặc cao su tổng hợp được gia cường bằng nhiều lớp lưới thép. Tùy vào loại ống và điều kiện thi công, vật liệu được lựa chọn để đáp ứng đồng thời yêu cầu về khả năng chịu áp lực, chống mài mòn và chịu va đập.
Đối với ống thép, bề mặt bên trong có thể được xử lý nhiệt bằng công nghệ tôi cảm ứng (Induction Hardening) nhằm tăng độ cứng và khả năng chống mài mòn do hỗn hợp bê tông liên tục ma sát với thành ống. Nhờ đó, ống có thể duy trì độ bền và kích thước lòng ống ổn định trong quá trình bơm bê tông với tần suất cao.
Khớp nối và các bộ phận liên kết
Hai đầu ống thường được gia công với vấu nối hoặc cổ ống (Flange/Collar) để kết nối với các đoạn ống khác trong hệ thống. Các đoạn ống được liên kết bằng cùm khóa (Clamp), giúp việc lắp đặt và tháo dỡ tuyến ống nhanh chóng, đồng thời đảm bảo mối nối có đủ độ chắc chắn khi chịu áp lực bơm.
Bên trong khớp nối thường có gioăng cao su làm kín (Gasket) nhằm hạn chế nước xi măng và hỗn hợp bê tông rò rỉ ra ngoài. Gioăng phải có kích thước phù hợp và được lắp đúng vị trí, bởi tình trạng gioăng bị mòn, biến dạng hoặc lắp lệch có thể làm giảm độ kín và gây thất thoát vật liệu trong quá trình thi công.
Đặc điểm giúp ống chịu được áp lực bơm
Ống bơm bê tông chất lượng cao thường có cấu tạo nhiều lớp, trong đó lớp bên trong được thiết kế để tiếp xúc trực tiếp với bê tông và có khả năng chống mài mòn, còn lớp ngoài đảm nhiệm khả năng chịu va đập và bảo vệ kết cấu bên trong. Với một số dòng ống, kết cấu nhiều lớp hoặc lớp gia cường bằng thép giúp phân bổ lực tốt hơn khi chịu áp suất lớn.
Độ dày thành ống thường được lựa chọn dựa trên đường kính, vật liệu và điều kiện làm việc, phổ biến có thể khoảng 4,0–8,0 mm đối với một số loại ống thép. Khả năng chịu áp lực thực tế không chỉ phụ thuộc vào độ dày mà còn liên quan đến vật liệu, kết cấu ống, chất lượng khớp nối và thông số kỹ thuật của từng nhà sản xuất.
Cấu tạo thường thấy của ống bơm bê tông
Các loại ống bơm bê tông phổ biến
Ống bơm bê tông thép
- Ống thép đơn (Single-wall): Đây là loại ống có kết cấu một lớp thép, thường có ưu điểm về giá thành và trọng lượng tương đối nhẹ, phù hợp với các công trình có yêu cầu bơm bê tông ở khoảng cách hoặc chiều cao không quá lớn. Loại ống này thường được sử dụng trong hệ thống bơm tĩnh hoặc các vị trí thi công có áp lực bơm ở mức vừa phải.
- Ống thép đôi (Twin-wall): Ống thép đôi có kết cấu gồm hai lớp, trong đó lớp bên trong đảm nhiệm khả năng chống mài mòn còn lớp ngoài giúp tăng độ bền và khả năng chịu va đập. Nhờ tuổi thọ cao hơn ống đơn trong nhiều điều kiện làm việc, loại ống này thường được lựa chọn cho xe bơm cần và các hệ thống bơm bê tông phải làm việc ở áp lực cao.
Ống bơm bê tông cao su
Ống bơm bê tông cao su là loại ống mềm được chế tạo từ cao su tổng hợp và có các lớp gia cường bên trong để tăng khả năng chịu áp lực. So với ống thép, ống cao su có độ linh hoạt cao hơn, phù hợp với những vị trí cần thay đổi hướng xả hoặc thao tác thường xuyên trong quá trình đổ bê tông.
Loại ống này thường được lắp ở đoạn cuối của cần bơm hoặc tại phần cuối của tuyến ống bơm tĩnh để đưa bê tông đến đúng vị trí thi công. Nhờ khả năng uốn cong và điều khiển dễ dàng, công nhân có thể chủ động thay đổi hướng xả, giúp bê tông được phân phối đều hơn trên diện tích sàn hoặc các khu vực cần đổ.

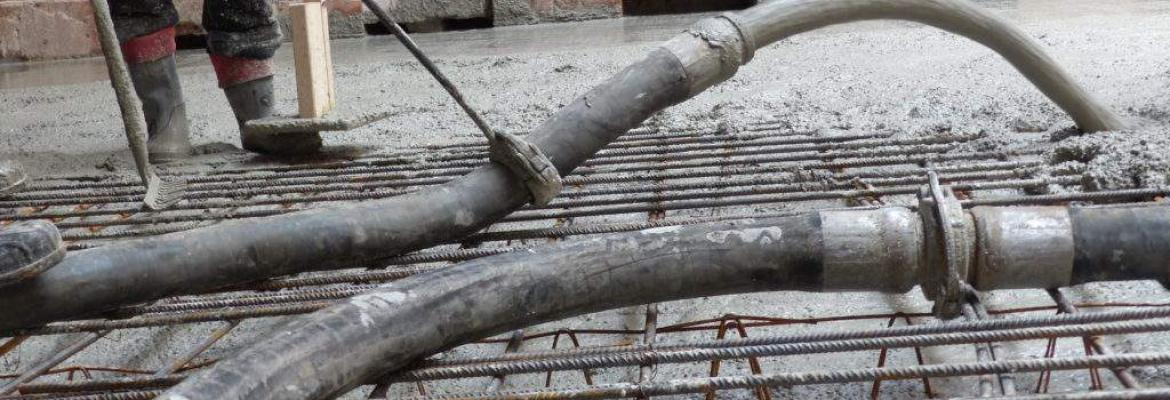

Các loại ống bơm bê tông phổ biến
Ống bơm bê tông dùng cho cần bơm và bơm tĩnh
- Ống dùng cho cần bơm: Ống lắp trên cần bơm phải có trọng lượng phù hợp để không tạo tải trọng quá lớn lên hệ thống cần và cơ cấu nâng hạ của xe bơm. Đồng thời, ống cần có độ bền đồng đều và khả năng chịu áp lực tốt để đảm bảo an toàn khi cần bơm liên tục thay đổi vị trí.
- Ống dùng cho bơm tĩnh: Hệ thống bơm tĩnh thường phải đưa bê tông đi qua tuyến ống dài, vì vậy ống cần có khả năng chịu áp lực và chống mài mòn cao. Tùy theo khoảng cách, chiều cao và điều kiện thi công, có thể sử dụng các loại ống có thành dày và kết cấu chắc chắn để hạn chế hao mòn, rò rỉ hoặc sự cố trong quá trình bơm.
Thông số kỹ thuật cần quan tâm khi chọn ống bơm bê tông
Khi lựa chọn ống bơm bê tông, không nên chỉ dựa vào giá thành mà cần đối chiếu các thông số kỹ thuật với loại máy bơm và điều kiện thi công thực tế. Những yếu tố như đường kính, chiều dài, độ dày thành ống, áp suất làm việc và tuổi thọ quyết định trực tiếp đến khả năng vận hành, độ an toàn và hiệu quả sử dụng của toàn bộ hệ thống bơm.
- Đường kính trong (DN): DN125 (125 mm) là kích thước phổ biến trong nhiều hệ thống bơm bê tông, trong khi DN100 hoặc DN150 có thể được lựa chọn tùy theo công suất máy bơm, cấp phối bê tông và kích thước cốt liệu.
- Chiều dài ống (Length): Các đoạn ống thường có chiều dài tiêu chuẩn khoảng 1 m, 2 m hoặc 3 m, giúp dễ dàng lắp ghép và điều chỉnh tổng chiều dài tuyến bơm theo khoảng cách từ máy đến vị trí đổ.
- Độ dày thành ống (Thickness): Độ dày thường nằm trong khoảng 4,0–7,0 mm hoặc cao hơn đối với những dòng chuyên dụng, trong đó thành ống càng dày thường có khả năng chống mài mòn và chịu áp lực tốt hơn nhưng đồng thời cũng làm tăng trọng lượng.
- Áp suất làm việc (Working Pressure): Ống có thể được thiết kế với áp suất làm việc khoảng 85–130 bar tùy chủng loại, và cần lựa chọn mức chịu áp phù hợp với áp suất tối đa của máy bơm để đảm bảo an toàn trong suốt quá trình vận hành.
- Tuổi thọ bơm (Capacity): Tuổi thọ của ống thường được đánh giá thông qua tổng khối lượng bê tông có thể vận chuyển trước khi lớp lót bên trong bị mài mòn đến giới hạn sử dụng, với một số dòng có khả năng đạt khoảng 15.000–50.000 m³ tùy vật liệu và điều kiện làm việc.

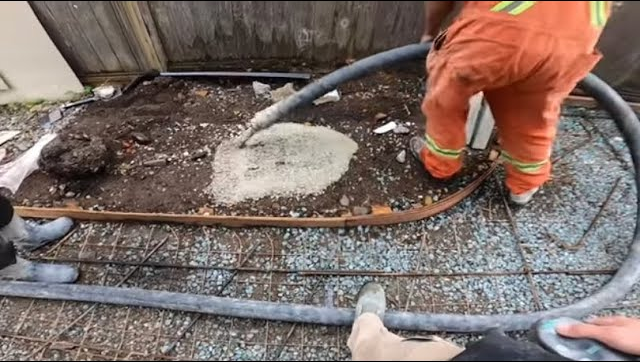

Thông số kỹ thuật quan trọng cần biết để chọn ống bơm bê tông
Ống bơm bê tông được sử dụng ở đâu?
Ống bơm bê tông được sử dụng phổ biến tại các công trình cần vận chuyển bê tông đến vị trí cao, xa hoặc khó tiếp cận. Tùy điều kiện thi công, hệ thống có thể kết hợp ống thép và ống cao su để đảm bảo quá trình bơm diễn ra liên tục.
- Công trình nhà dân dụng và chung cư: Dẫn bê tông đến móng, sàn, dầm, cột và vách, đặc biệt phù hợp với công trình nhiều tầng hoặc mặt bằng chật hẹp.
- Dự án hạ tầng: Phục vụ thi công móng cầu, trụ cầu, vách hầm, dải phân cách và các kết cấu khác, nơi cần bơm bê tông qua khoảng cách hoặc độ cao lớn.
- Công trình thủy điện, cảng biển: Hỗ trợ vận chuyển bê tông khối lớn đến những khu vực có địa hình phức tạp hoặc khó tiếp cận, giúp duy trì tiến độ đổ bê tông liên tục.

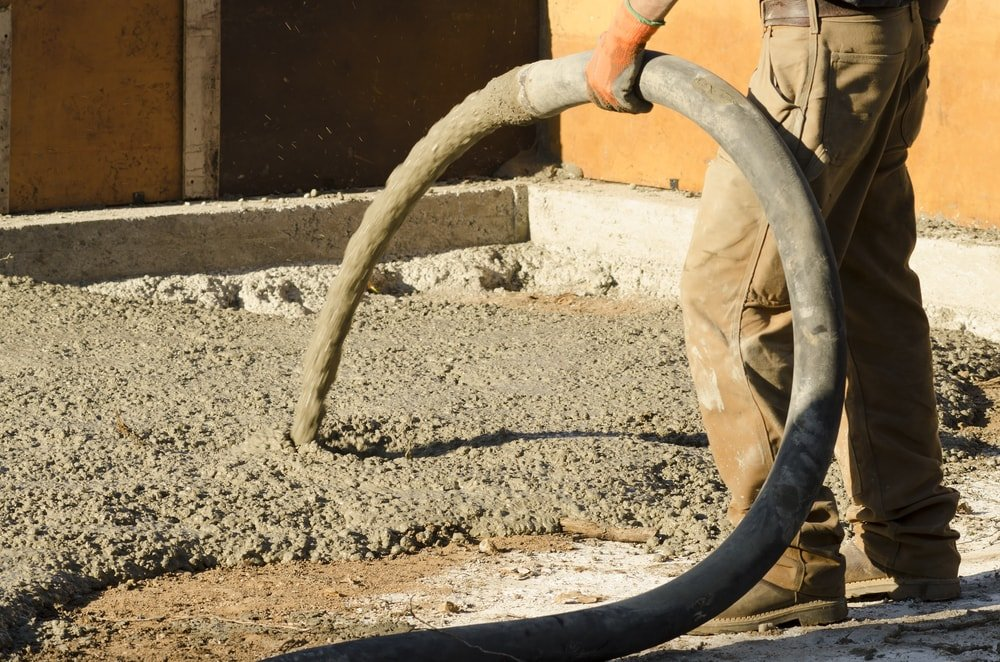

Thời điểm hợp lý để dùng ống bơm bê tông
Cách lựa chọn ống bơm bê tông phù hợp
Việc lựa chọn ống bơm bê tông cần dựa trên thông số của máy bơm và điều kiện thi công thực tế, thay vì chỉ chọn theo giá thành. Một hệ thống ống phù hợp sẽ giúp bê tông di chuyển ổn định, hạn chế tắc nghẽn, hao mòn và giảm nguy cơ sự cố trong quá trình bơm.
- Dựa vào loại máy bơm: Với xe bơm cần, nên ưu tiên loại ống có trọng lượng phù hợp nhưng vẫn đảm bảo khả năng chịu áp lực, trong khi máy bơm tĩnh thường cần ống có thành dày và độ bền cao hơn để đáp ứng tuyến bơm dài.
- Dựa vào độ sụt và kích thước đá: Bê tông sử dụng đá mi hoặc đá 1×2 thường có thể sử dụng ống DN125, còn hỗn hợp có cốt liệu kích thước lớn cần cân nhắc đường kính ống phù hợp để hạn chế nguy cơ tắc nghẽn.
- Dựa vào chiều cao/khoảng cách bơm: Tuyến bơm càng dài hoặc chênh lệch cao độ càng lớn thì yêu cầu về khả năng chịu áp lực và chống mài mòn của ống càng cao, đặc biệt tại các vị trí chịu áp lực lớn.
- Chọn thương hiệu uy tín: Nên ưu tiên sản phẩm có kích thước chính xác, mối hàn và bề mặt gia công hoàn thiện, đồng thời có thông số kỹ thuật và chứng chỉ chất lượng rõ ràng để đảm bảo độ an toàn khi vận hành.

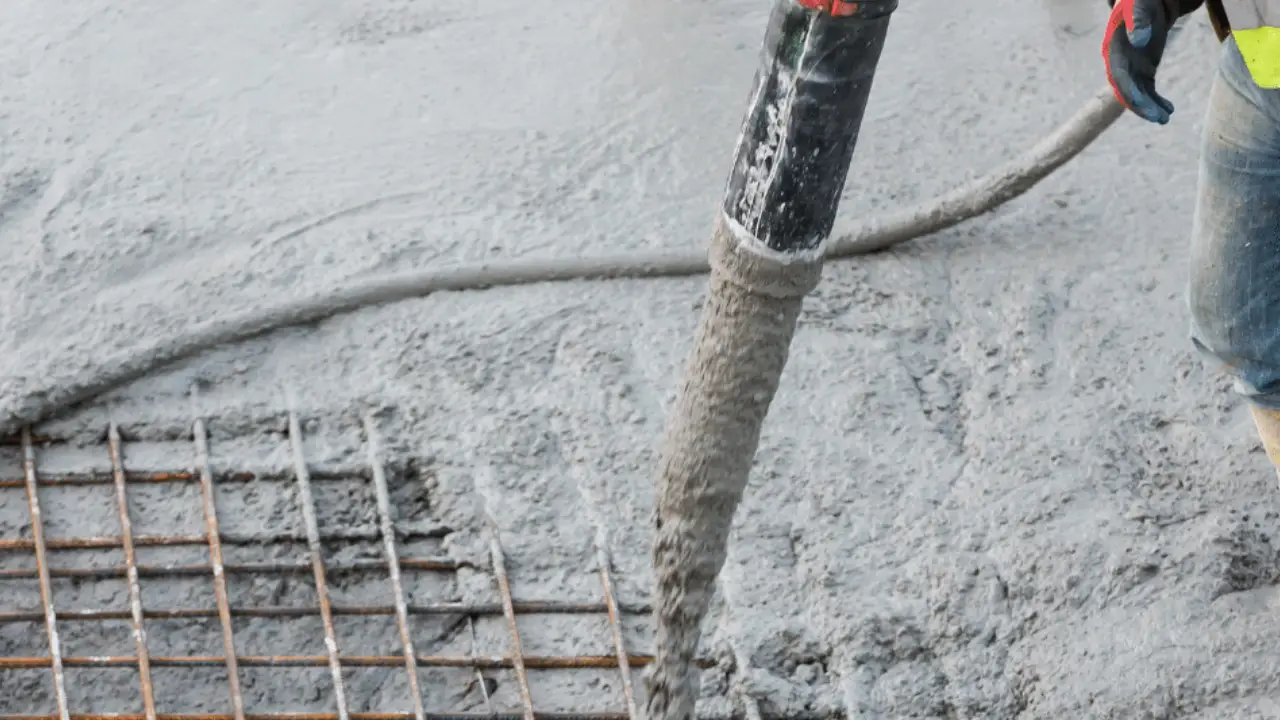

Cách lựa chọn ống bơm bê tông phù hợp hoàn cảnh
Lưu ý khi sử dụng và bảo quản ống bơm bê tông
- Bôi trơn ống trước khi bơm: Bơm trước một mẻ vữa xi măng để tráng lòng ống, giảm ma sát cho mẻ bê tông chính.
- Kiểm tra khóa cùm liên tục: Đảm bảo gioăng cao su không bị rách và khóa cùm được siết chặt trước khi vận hành.
- Vệ sinh sạch sẽ sau khi dùng: Dùng bóng cao su rửa sạch toàn bộ bê tông thừa trong lòng ống ngay khi kết thúc mẻ đổ để tránh đóng vón gây tắc nghẽn lần sau.
- Xoay ống định kỳ: Đổi chiều hoặc xoay ống $180^\circ$ sau một thời gian sử dụng để mài mòn đều các mặt, kéo dài tuổi thọ thiết bị.
Bên cạnh việc trang bị hệ thống ống bơm bê tông chất lượng, độ mượt của bê tông tươi cũng đóng vai trò then chốt giúp hạn chế mài mòn lòng ống. Sử dụng các dòng phụ gia siêu dẻo và phụ gia duy trì độ sụt từ Mê Kông Thương Tín sẽ giúp bê tông lưu thông trơn tru, giảm ma sát đường ống tối đa và bảo vệ thiết bị thi công bền lâu.
