Trong thi công xây dựng các tòa nhà cao tầng, việc đưa bê tông tươi lên độ cao hàng chục hay hàng trăm mét là một thách thức kỹ thuật lớn. Quá trình này đòi hỏi áp lực bơm cực cao, hệ thống đường ống kiên cố và cấp phối bê tông dẻo mượt nhằm đảm bảo an toàn và tiến độ. Bài viết dưới đây tổng hợp chi tiết về khái niệm, các phương pháp, thiết bị chuyên dụng, quy trình thao tác và những lưu ý kỹ thuật quan trọng khi bơm bê tông lên tầng cao.
Bơm bê tông lên tầng cao là gì?
Khái niệm và yêu cầu khi bơm bê tông lên cao
Bơm bê tông lên tầng cao là quá trình sử dụng thiết bị bơm áp lực lớn để vận chuyển hỗn hợp bê tông tươi từ mặt đất qua hệ thống đường ống dẫn lên các tầng trên cao của công trình.
Khác với thi công mặt đất, bơm lên cao đòi hỏi sự kiểm soát nghiêm ngặt về áp suất nén, tốc độ dòng chảy và độ ổn định của hỗn hợp bê tông để chống lại trọng lực và ma sát ma sát lớn trong đường ống.
Vì sao công trình cao tầng cần sử dụng máy bơm bê tông?
- Rút ngắn tiến độ thi công: Máy bơm cung cấp bê tông liên tục với lưu lượng lớn, giúp hoàn thiện công tác đổ sàn nhanh chóng.
- Tiết kiệm nhân công và chi phí: Loại bỏ việc di chuyển bê tông thủ công bằng tời kéo hay cần trục tháp vốn tốn nhiều thời gian và nhân lực.
- Đảm bảo chất lượng đồng nhất: Bê tông được vận chuyển khép kín trong đường ống, tránh tình trạng mất nước hay phân tầng trong quá trình di chuyển.

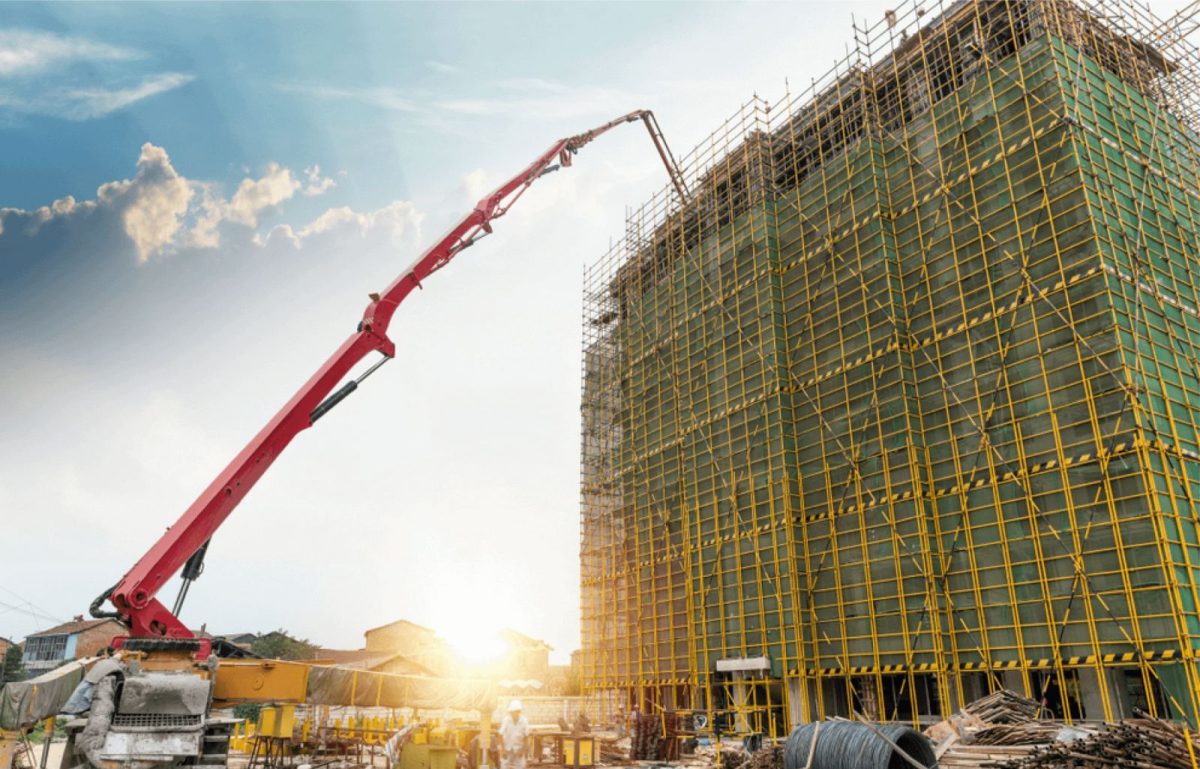

Bơm bê tông lên tầng cao
Các phương pháp bơm bê tông lên tầng cao
Tùy thuộc vào độ cao và quy mô của công trình, nhà thầu áp dụng các phương pháp bơm chính sau:
- Bơm trực tiếp từ mặt đất (Direct Pumping): Sử dụng máy bơm tĩnh áp lực cao đặt ở tầng trệt, đẩy bê tông qua đường ống thép chịu lực chạy dọc theo vách kỹ thuật hoặc hộp gen của tòa nhà lên điểm đổ.
- Bơm phân đoạn (Relay Pumping): Áp dụng cho các tòa nhà siêu cao tầng (>200m), bê tông được bơm từ tầng trệt lên một cối trung chuyển ở tầng giữa, sau đó dùng một máy bơm tĩnh thứ hai đẩy tiếp lên các tầng cao hơn.
- Sử dụng cần phân phối bê tông đặt sàn (Placing Boom): Kết hợp máy bơm tĩnh dưới đất với cánh tay phân phối bê tông tự do đặt trên sàn hoặc giàn giáo trượt ở tầng cao để phân bổ bê tông linh hoạt.
Thiết bị dùng để bơm bê tông lên tầng cao
Để đảm bảo hiệu quả vận chuyển bê tông lên cao, hệ thống thiết bị chuyên dụng bao gồm:
- Máy bơm tĩnh áp lực cao (High-Pressure Trailer Pump): Trang bị động cơ công suất lớn (150-300kW) và xi lanh Piston đặc biệt có thể tạo áp suất bơm lên tới 15-25MPa (150-250bar).
- Hệ thống ống thép chịu lực đặc biệt: Ống thép có thành dày, khả năng chịu áp suất cực cao và độ ma sát thấp, liên kết với nhau bằng cùm khóa an toàn chuyên dụng.
- Cần phân phối bê tông tự leo (Climbing Placing Boom): Cánh tay vươn phân phối bê tông tự động leo theo chiều cao của công trình qua hố thang máy hoặc lỗ sàn.

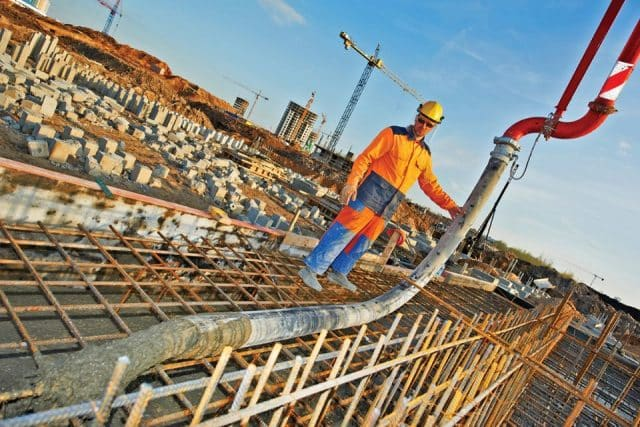

Thiết bị để bơm bê tông lên tầng cao
Bơm bê tông lên tầng cao có khó không?
Áp lực cần thiết khi bơm ở độ cao lớn
Càng lên cao, trọng lực của cột bê tông trong ống đứng càng tạo ra áp suất ngược cực lớn dồn thẳng về phía máy bơm. Điều này đòi hỏi thiết bị phải sở hữu công suất vận hành tối đa cùng hệ thống van chuyển hướng siêu bền để chịu được xung lực liên tục.
Nếu áp lực máy bơm không đủ đáp ứng, dòng bê tông sẽ bị ngưng trệ và tụt lùi trong đường ống. Việc duy trì áp suất ổn định là yếu tố sống còn để đảm bảo bê tông dâng lên liên tục mà không làm hỏng hóc hệ thống cơ khí.
Ảnh hưởng của chiều dài và độ cao đường ống
Chiều dài và chiều cao của đường ống dẫn tỉ lệ thuận với lực cản ma sát xuất hiện giữa hỗn hợp bê tông và thành ống. Sự gia tăng ma sát này làm suy giảm đáng kể tốc độ chảy của dòng vật liệu và gây tổn hao áp lực bơm trên suốt hành trình.
Kỹ sư thi công cần tính toán chính xác tổn thất áp lực trên toàn tuyến ống để điều chỉnh công suất máy phù hợp. Nếu không kiểm soát tốt ma sát, bê tông sẽ di chuyển rất chậm, làm tăng rủi ro quá tải cho thiết bị truyền động.

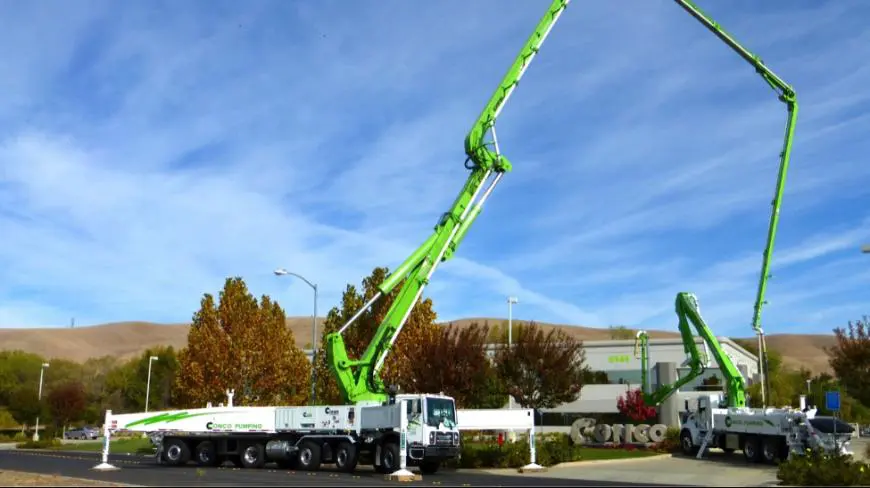

Khó khăn gặp phải khi bơm bê tông lên tầng cao
Yêu cầu về độ sụt và tính công tác của bê tông
Bê tông thi công trên tầng cao đòi hỏi độ sụt lớn, thường duy trì ở mức từ 16cm đến 20cm để tạo sự linh động. Tuy nhiên, hỗn hợp tươi bắt buộc phải giữ được độ kết dính cao, tuyệt đối không bị phân tầng hay tách nước dưới áp lực nén cực mạnh.
Sự cân bằng giữa độ dẻo và tính liên kết giúp dòng bê tông lưu thông mượt mà qua các góc uốn cong của đường ống. Việc ứng dụng thêm các dòng phụ gia siêu dẻo chuyên dụng là giải pháp cần thiết để duy trì tính công tác tối ưu này.
Nguy cơ tắc đường ống khi bơm
Tắc nghẽn đường ống đứng là sự cố kỹ thuật nghiêm trọng nhất trong quá trình đẩy bê tông lên các tầng cao. Hiện tượng này thường xảy ra khi bê tông bị mất nước cục bộ hoặc gián đoạn thời gian bơm quá lâu làm xi măng bắt đầu thủy hóa.
Sự cố nghẹt ống không chỉ làm gián đoạn toàn bộ tiến độ thi công mà việc tháo dỡ, xả rửa ống đứng trên cao còn tiềm ẩn nhiều nguy cơ mất an toàn. Do đó, quy trình bơm phải được duy trì liên tục kết hợp với các phương án dự phòng nghiêm ngặt.
Quy trình bơm bê tông lên tầng cao
- Chuẩn bị và kiểm tra thiết bị: Lắp đặt hệ thống ống đứng, gia cố chắc chắn vào dầm sàn; kiểm tra độ kín của các cùm nối và chạy thử máy bơm.
- Trộn vữa bôi trơn (Lube/Grout): Bơm một mẻ vữa xi măng – cát dẻo (hoặc phụ gia bôi trơn chuyên dụng) vào đường ống trước để làm ẩm và giảm ma sát thành ống.
- Tiếp nhận và xả bê tông tươi: Trút bê tông tươi từ xe trộn vào phễu chứa, bật cánh khuấy liên tục và bắt đầu chu trình bơm với tốc độ tăng dần.
- Bơm duy trì liên tục: Duy trì tiến độ bơm ổn định, tránh dừng máy quá 10-15 phút để ngăn bê tông bị đóng rắn trong ống đứng.
- Vệ sinh đường ống (Washout): Sau khi kết thúc mẻ đổ, dùng bóng cao su chuyên dụng kết hợp áp lực nước hoặc khí nén đẩy toàn bộ bê tông dư thừa ra khỏi đường ống.
Những yếu tố ảnh hưởng đến khả năng bơm bê tông lên cao
Chiều cao và khoảng cách bơm
Độ cao thẳng đứng và bán kính di chuyển theo phương ngang càng lớn thì áp lực trọng lực tác động ngược lên cột bê tông trong ống dẫn càng cao. Điều này tạo ra rào cản cản trở dòng chảy, đòi hỏi máy bơm phải cung cấp một lực nén cực mạnh để duy trì tốc độ vận chuyển.
Kỹ sư thi công cần tính toán tổn thất áp lực thực tế tương ứng với từng độ cao của công trình. Việc đánh giá chính xác khoảng cách bơm giúp đảm bảo bê tông dâng lên ổn định, tránh hiện tượng tụt áp hoặc dừng dòng chảy giữa chừng.

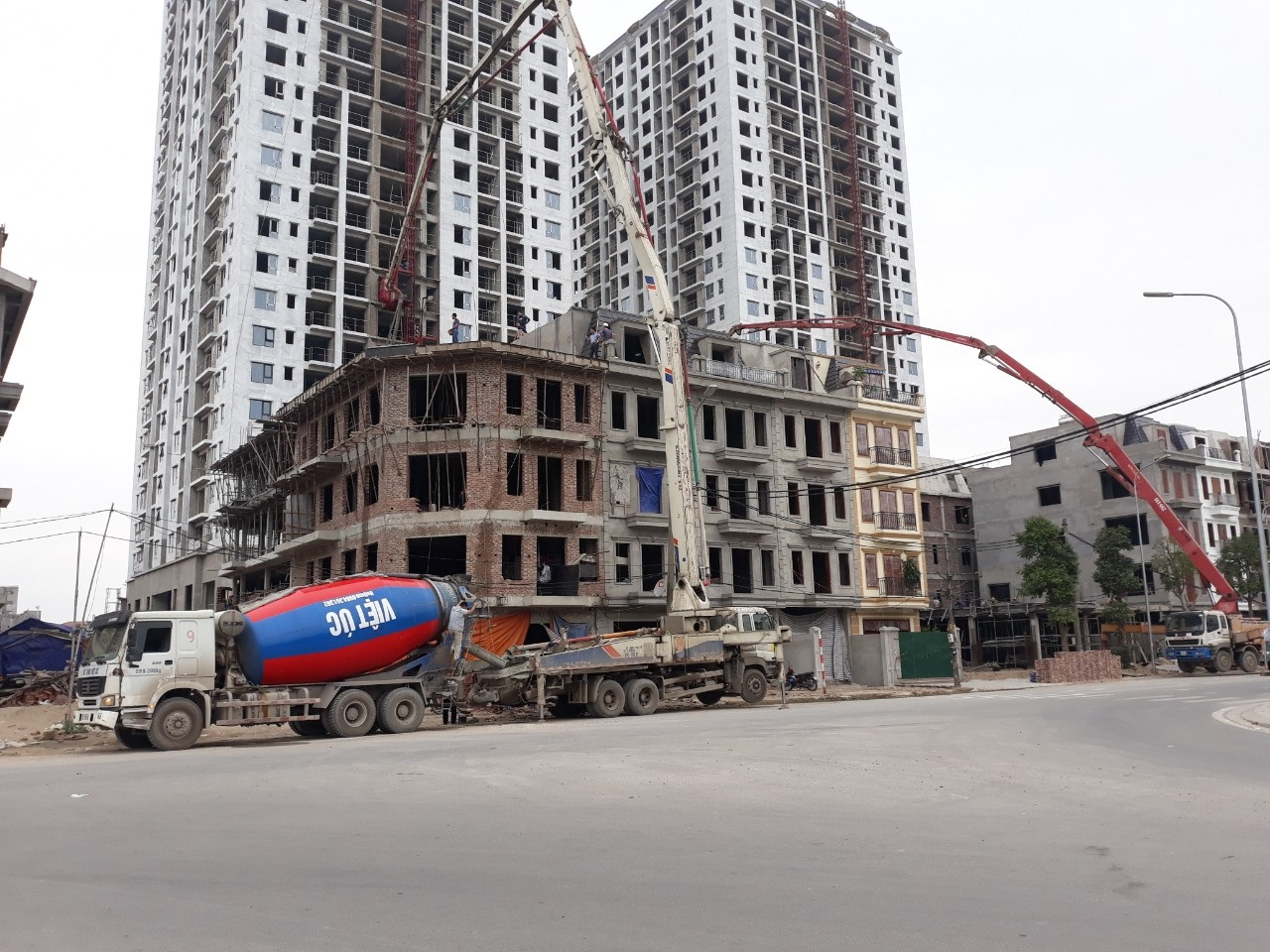

Các yếu tố ảnh hưởng đến việc bơm bê tông lên tầng cao
Loại và cấp độ bê tông
Các cấp phối bê tông mác cao từ M400 đến M800 thường được bổ sung lượng lớn vật liệu mịn như Silica Fume hay tro bay (Fly Ash). Sự xuất hiện của các hạt siêu mịn này tạo nên hiệu ứng bôi trơn, giúp khối bê tông tươi có độ dẻo vượt trội và tính liên kết cao.
Nhờ đặc tính dẻo mượt, hỗn hợp bê tông chịu áp lực nén tốt hơn mà không bị tách nước hay phân tầng trong suốt hành trình di chuyển. Điều này giúp tối ưu hóa khả năng bơm và bảo vệ hệ thống đường ống khỏi tình trạng ma sát quá mức.
Đường kính và chiều dài đường ống
Đường kính đường ống 125mm được xem là kích thước chuẩn kỹ thuật tối ưu nhất hiện nay cho các công trình cao tầng. Kích thước này giúp cân bằng hoàn hảo giữa lưu lượng bê tông tươi đầu ra và kiểm soát lực cản ma sát tác động lên thành ống.
Nếu đường ống quá nhỏ, ma sát nội tại sẽ tăng vọt gây quá tải cho máy bơm; ngược lại nếu ống quá lớn, bê tông dễ bị đứt đoạn dưới tác động của trọng lực. Việc lựa chọn đúng chiều dài và đường kính ống giúp duy trì áp lực bơm luôn ở mức an toàn.
Điều kiện thời tiết và nhiệt độ
Nhiệt độ môi trường ngoài trời tăng cao sẽ đẩy nhanh tốc độ phản ứng thủy hóa của xi măng trong khối bê tông tươi. Quá trình này khiến hỗn hợp nhanh chóng mất đi độ sụt ban đầu, trở nên đông đặc và khó lưu thông khi di chuyển quãng đường dài.
Do đó, công tác bơm bê tông vào ngày nắng nóng đòi hỏi phải bổ sung các giải pháp phụ gia duy trì độ sụt hoặc có biện pháp che chắn đường ống. Điều này giúp giữ cho hỗn hợp luôn đạt độ linh động cần thiết, ngăn ngừa rủi ro nghẹt ống nghiêm trọng.
Công suất máy bơm
Thông số động cơ và áp lực tạo ra từ xi lanh thủy lực là yếu tố cốt lõi quyết định đến khả năng vận chuyển bê tông. Một máy bơm có công suất và áp suất xi lanh lớn sẽ tạo ra lực đẩy ổn định để đưa khối lượng bê tông nặng lên các độ cao hàng trăm mét.
Nếu lựa chọn máy bơm có công suất không đủ đáp ứng độ cao thiết kế, thiết bị sẽ nhanh chóng rơi vào tình trạng quá tải và hỏng hóc. Việc trang bị máy bơm tĩnh áp lực cao đúng chuẩn là điều kiện tiên quyết giúp quá trình thi công diễn ra an toàn và đúng tiến độ.

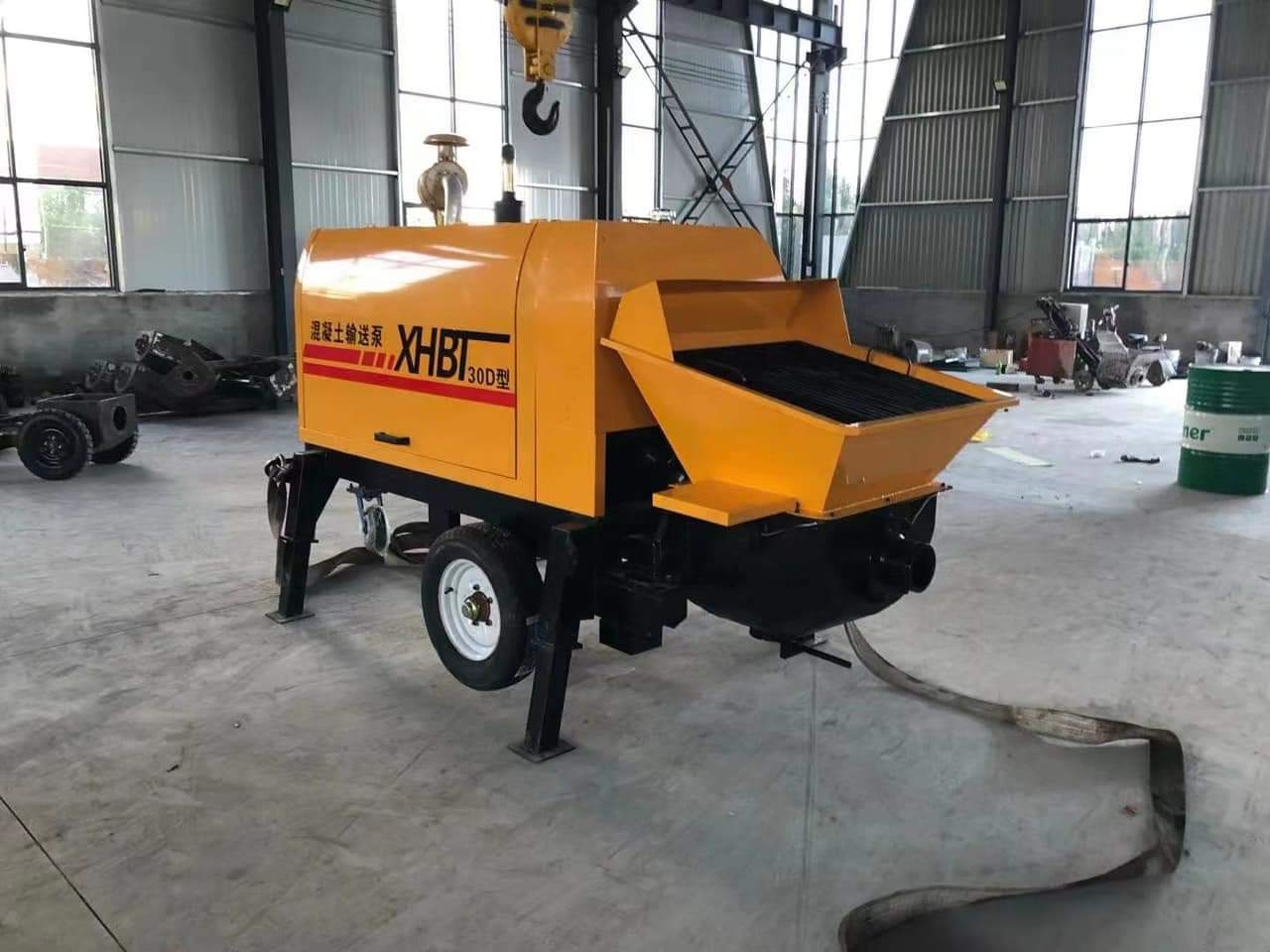

Công suất máy bơm cũng là yếu tố ảnh hưởng đến việc bơm bê tông
Lưu ý khi bơm bê tông cho công trình cao tầng
Nhằm đảm bảo an toàn kỹ thuật và hạn chế sự cố nghẹt ống khi bơm bê tông lên cao, các nhà thầu cần ghi nhớ những kinh nghiệm then chốt sau:
- Sử dụng phụ gia duy trì độ sụt và siêu dẻo: Kết hợp các dòng phụ gia hóa học chuyên dụng giúp bê tông đạt độ dẻo cao, giảm ma sát nội tại và duy trì tính công tác suốt 2-4 giờ bơm liên tục.
- Neo giữ hệ thống ống đứng chắc chắn: Các đoạn ống dẫn chạy thẳng đứng phải được cố định chặt vào sàn bê tông qua các đai ôm chuyên dụng để chịu lực rung lắc do xung áp lực Piston gây ra.
- Bố trí ống cong gập bán kính lớn: Tại vị trí chuyển hướng từ phương ngang sang phương thẳng đứng ở chân công trình, cần sử dụng đoạn ống cong có bán kính lớn để giảm lực cản ma sát đột ngột.
- Dự phòng phương án xử lý sự cố: Chuẩn bị sẵn phụ gia chậm đông kết, hệ thống bộ đàm liên lạc thông suốt giữa tầng cao và tài xế máy bơm dưới đất để xử lý kịp thời khi gặp hiện tượng tắc ống.
Bơm bê tông lên tầng cao là một kỹ thuật phức tạp đòi hỏi sự phối hợp nhịp nhàng giữa máy móc hiện đại và giải pháp vật liệu chuẩn xác. Việc ứng dụng các sản phẩm phụ gia bê tông chất lượng cao từ Mê Kông Thương Tín sẽ giúp cấp phối bê tông luôn dẻo mượt, giảm ma sát đường ống tối đa và đảm bảo quá trình bơm lên cao diễn ra an toàn, hiệu quả.
