Ván khuôn dầm sàn đang được sử dụng nhiều trong các công trình dân dụng và công trình lớn. Bởi dầm và sàn chính là bộ phận cốt lõi xây dựng cấu trúc của công trình. Trong quá trình thi công bê tông sẽ được đổ đồng thời cả dầm và sàn. Để giúp bạn hiểu rõ hơn về loại hình thi công này, hãy theo dõi bài viết sau của MÊ KÔNG THƯƠNG TÍN.
Ván khuôn dầm sàn có chức năng gì?
Ván khuôn dầm sàn sẽ được thiết kế theo đúng kích thước chuẩn công trình. Đây là công cụ để tạo nên các khuôn mẫu bê tông được đổ một cách chính xác. Do đó, chúng đóng vai trò đặc biệt quan trọng trong việc chịu lực và giữ cho hình dạng bê tông khi chuyển từ lỏng sang rắn.

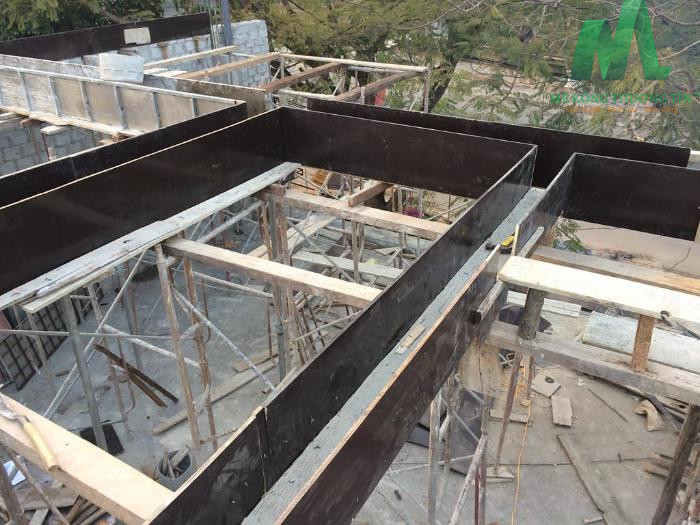

Ván khuôn dầm sàn đóng vai trò quan trọng cho công trình
Ván khuôn sẽ được làm từ nhiều chất liệu khác nhau, thông thường sẽ là thép, nhựa, kim loại hay nhựa. Nhằm tạo hình được chính xác khi đổ bê tông và hạn chế tối đa sự lãng phí. Đặc biệt là nâng cao tính thẩm mỹ cho công trình khi đổ bê tông.
Ván khuôn sẽ sử dụng chủ yếu cho dầm và sàn, bao gồm những tấm ván có diện tích sàn tương đương của công trình. Bên cạnh đó sẽ được hỗ trợ bởi hệ thống phụ kiện kèm theo. Chức năng chủ yếu của ván khuôn dầm sàn là hình thành bê tông để đảm bảo phần bề mặt láng mịn.
Ván khuôn dầm sàn có cấu tạo như thế nào?
Cấu tạo và thông số kỹ thuật của ván khuôn dầm và sàn cần phải đo đạc chính xác. Từ đó mới đảm bảo được sự chắc chắn và an toàn cho công trình.

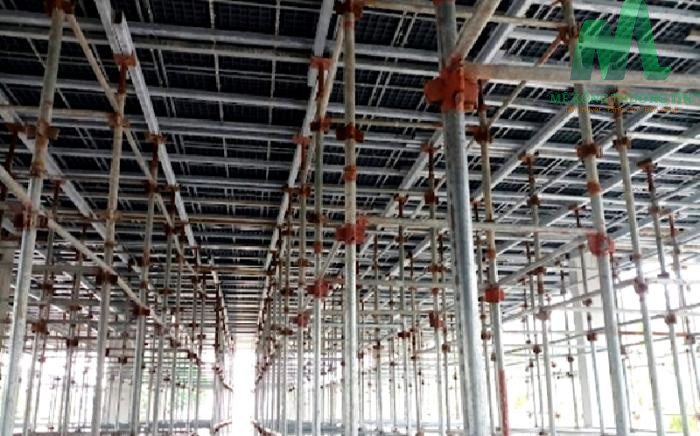

Ván khuôn dầm và sàn có yêu cầu cao về thông số kỹ thuật
Cấu tạo của ván khuôn dầm và sàn
Ván khuôn dầm và sàn sẽ có cấu tạo từ nhiều ván khuôn, khung đỡ cốp pha, gân trợ lực, thanh giằng,…
- Ván khuôn dầm có bao gồm các tấm ván khuôn đáy dầm kết hợp cùng với thành dầm.
- Ván khuôn sàn sẽ tạo thành từ diện tích đáy lên các ô sàn
- Tấm ván khuôn đây là thành phần chính sẽ được lắp ghép lại để tạo nên cấu trúc của ván khuôn dầm sàn
- Khung đỡ cốp pha để hỗ trợ và chịu lực cho tấm ván khuôn dầm và sàn
- Gân trợ lực để nhằm đảm bảo hình dạng của cốp pha được giữ nguyên. Bê tông cũng được giữ nguyên kể cả khi tháo dỡ hay chịu tác động mạnh.
- Thanh giằng sẽ được lắp ở giữa tấm sàn để cải thiện được khả năng chịu lực và tính thẩm mỹ
Thông số kỹ thuật của ván khuôn dầm và sàn
Chiều dài của ván khuôn có kích thước từ 600 – 1800mm hay được sản xuất theo yêu cầu của từng công trình. Chiều rộng của ván khuôn từ 200 – 600mm hay điều chỉnh theo từng nhu cầu của công trình. Thông thường ván khuôn sẽ có độ dày là 2mm hoặc thay đổi độ dày theo từng đặc điểm kỹ thuật công trình.
Tính lượng ván khuôn dầm sàn như thế nào?
Bề mặt sàn công trình thường xuyên phải chịu tác động mạnh, vì thế mà việc tính toán yêu cầu cẩn thận, tỉ mỉ. Đặc biệt là yêu cầu chính xác trong việc xác định số lượng và khối lượng ván khuôn.

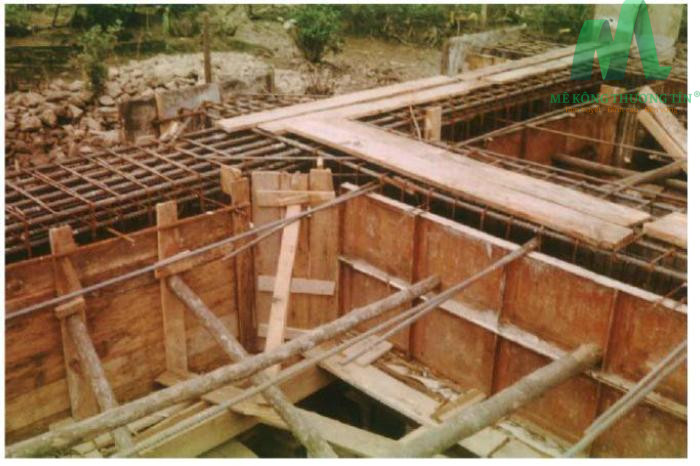

Cách tính lượng ván khuôn dầm sàn
- Đối với ván khuôn dầm ở mỗi ván sẽ được tính là một khuôn cho một dầm. Trong đó có bao gồm cả những lỗ mở và dầm biên.
- Việc tính ván khuôn sàn tính bằng tổng diện tích đáy của dầm và tính diện tích của các ô sàn. Sau đó trừ đi phần diện tích được giao với cột.
- Dầm biên của sàn sẽ được tính bằng cách lấy chiều cao của sàn nhân với chu vi xung quanh. Tính lỗ mở sẽ lấy chu vi mở nhân với chiều cao của sàn.
Khi tính toán ván khuôn sàn cần lưu ý những gì để đảm bảo được độ chính xác cao. Cụ thể:
- Tính toán kích thước cốp pha phù hợp với thiết kế công trình
- Đảm bảo các khe hở phải lấp đầy bằng các khuôn sàn để tạo ra sự đồng nhất.
- Tính toán chính xác các khoảng cách và kích thước giữa các đà ngang, đà dọc.
- Kiểm tra về độ võng, độ chắc chắn và tiết diện của đà dọc, đà ngang để nâng cao độ bền.
Tháo dỡ ván khuôn dầm sàn cần lưu ý gì?
Không riêng gì thi công ván khuôn dầm và sàn cần yêu cầu độ chính xác cao. Việc tháo dỡ ván khuôn dầm sàn cũng có yêu cầu khắt khe và lưu ý sau:
- Khi bê tông đã đạt cường độ chuẩn và có khả năng chịu được trọng lực thì mới được tháo dỡ.
- Khi thực hiện tháo dỡ phải làm từ từ để không bị va chạm mạnh đặc biệt là không làm ảnh hưởng đến kết cấu bê tông.
- Tuyệt đối không được tự ý tháo dỡ ván khuôn khi bê tông chưa đủ độ cứng.
- Nếu như bắt buộc phải tháo dỡ ván khuôn dầm sàn sớm thì hãy sử dụng thêm những biện pháp chống đỡ. Điều này sẽ giúp làm tăng khả năng chịu lực của bê tông tươi.
- Tháo dỡ ván khuôn sớm thì không nên tháo toàn bộ mà hãy giữ lại các cột để chống. Bởi bê tông dầm sàn không chỉ chịu lực của chính nó mà còn phải chịu tải trọng của quá trình thi công.

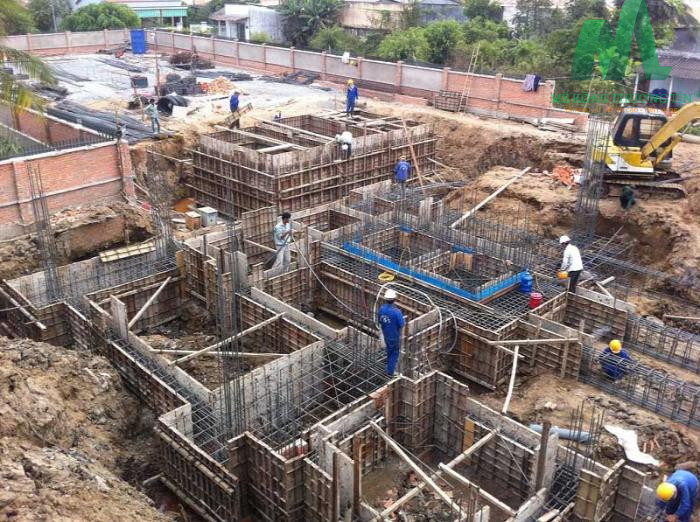

Khi tháo dỡ ván khuôn dầm và sàn cần lưu ý gì?
Thi công và sử dụng ván khuôn dầm sàn đóng vai trò quan trọng để đảm bảo chất lượng và tính thẩm mỹ cho công trình. Do đó mà việc thiết kế ván khuôn cần yêu cầu về sự chính xác cao. Hy vọng với những chia sẻ trên của MÊ KÔNG THƯƠNG TÍN đã giúp bạn nắm bắt cụ thể hơn về ván khuôn dầm và sàn. Mọi thông tin chi tiết xin vui lòng liên hệ qua hotline 0903071734.
