Bản vẽ kỹ thuật được coi là ngôn ngữ chung của ngành xây dựng, là sợi dây liên kết giữa ý tưởng thiết kế của kiến trúc sư và hiện thực thi công của đội ngũ kỹ sư tại công trường. Đối với các hạng mục phần thô, việc đọc hiểu chính xác các ký hiệu bê tông cốt thép trong bản vẽ là yêu cầu bắt buộc để đảm bảo công trình bền vững, an toàn và đúng tiến độ. Nếu bạn đang là chủ đầu tư, nhà thầu hay kỹ sư mới vào nghề, việc nắm vững các quy chuẩn về ký hiệu thép, mác bê tông và khoảng cách cốt thép là chìa khóa để kiểm soát chất lượng dự án. Bài viết này sẽ hướng dẫn chi tiết từ A đến Z cách đọc bản vẽ bê tông cốt thép, giúp bạn tránh những sai lầm đáng tiếc trong quá trình thi công.
Ký hiệu bê tông cốt thép trong bản vẽ là gì?
Hệ thống bản vẽ kỹ thuật không thể truyền tải mọi thông tin bằng hình ảnh trực quan mà phải sử dụng các ký hiệu quy ước để biểu thị vật liệu, kích thước và yêu cầu kỹ thuật.
Khái niệm
Ký hiệu bê tông cốt thép trong bản vẽ là những quy ước hình học, chữ viết và con số được chuẩn hóa theo các Tiêu chuẩn Việt Nam (TCVN) nhằm mô tả đặc tính, loại vật liệu và vị trí lắp đặt của các cấu kiện bê tông và thép gia cường trong một dự án xây dựng.
Vai trò của hệ thống ký hiệu
Hệ thống ký hiệu này đóng vai trò quyết định trong việc thống nhất thông tin giữa các bên tham gia dự án:
- Giúp kỹ sư nắm bắt chính xác yêu cầu về mác bê tông và quy cách cốt thép.
- Hỗ trợ nhà thầu dự toán chính xác khối lượng vật tư cần chuẩn bị.
- Tạo cơ sở để cán bộ giám sát kiểm tra, nghiệm thu chất lượng thi công tại công trường.
Tiêu chuẩn thể hiện trên bản vẽ
Tại Việt Nam, các ký hiệu này thường tuân thủ theo TCVN 2-70 hoặc các tiêu chuẩn quốc tế đã được Việt hóa. Mỗi bản vẽ đều có phần ghi chú kỹ thuật, bảng thống kê cốt thép và bảng quy ước ký hiệu để người đọc có thể tra cứu khi gặp những ký hiệu lạ hoặc đặc thù của riêng dự án đó.
Các ký hiệu bê tông thường gặp trong bản vẽ kết cấu
Để xây dựng một nền móng vững chắc, việc đọc hiểu ký hiệu bê tông là ưu tiên hàng đầu. Dưới đây là những quy ước phổ biến nhất mà bạn sẽ gặp trong hồ sơ kết cấu.
Trước khi đi sâu vào bảng thống kê, người đọc cần chú ý rằng mỗi ký hiệu đều mang ý nghĩa quyết định đến khả năng chịu tải của công trình. Việc hiểu sai các ký hiệu này có thể dẫn đến việc đặt sai mác bê tông, gây ảnh hưởng trực tiếp đến an toàn chịu lực của toàn bộ hệ kết cấu:
- Ký hiệu mác bê tông: Thường được ký hiệu bằng chữ M kèm theo con số, ví dụ M250, M300. Đây là cường độ chịu nén của mẫu thử bê tông sau 28 ngày.
- Ký hiệu cấp độ bền: Được ký hiệu bằng chữ B kèm con số, ví dụ B20, B25. Đây là tiêu chuẩn hiện đại thay thế dần cho mác bê tông, phản ánh xác suất đảm bảo cường độ chịu nén của bê tông là 95%.
- Ký hiệu bê tông móng: Thường xuất hiện trong mặt bằng móng, ký hiệu kèm theo thông số độ dày lớp bê tông lót và mác bê tông.
- Ký hiệu bê tông dầm: Ký hiệu thường kèm theo kích thước tiết diện, ví dụ D1: 200×400 (Dầm có rộng 200mm, cao 400mm).
- Ký hiệu bê tông cột: Ký hiệu theo trục, kích thước tiết diện, ví dụ C1: 300×300.
- Ký hiệu bê tông sàn: Thường biểu thị bằng độ dày sàn, ví dụ S1: 120 (Sàn dày 120mm).
Các ký hiệu bê tông trong bản vẽ kết cấu
Các ký hiệu cốt thép trong bản vẽ
Cốt thép là khung xương của công trình. Việc đọc hiểu các thông số kỹ thuật thép giúp đảm bảo khả năng chịu lực uốn và lực kéo của cấu kiện.
Khi nghiên cứu phần cốt thép, nhà thầu cần đặc biệt cẩn trọng với các thông số đường kính và chủng loại thép, vì đây là những yếu tố thay đổi hoàn toàn khả năng chịu tải của sàn hoặc dầm. Dưới đây là các ký hiệu thường dùng:
- Đường kính thép (Ø): Ký hiệu Ø biểu thị đường kính danh nghĩa của thanh thép tròn trơn.
- Ký hiệu thép D: Ký hiệu chữ D (viết tắt của Diameter) thường dùng cho thép gân (thép vằn), ví dụ D12, D16 biểu thị đường kính 12mm, 16mm.
- Ký hiệu CB240, CB300, CB400, CB500: Đây là ký hiệu mác thép theo tiêu chuẩn Việt Nam, con số đi kèm biểu thị giới hạn chảy của thép (ví dụ CB400 là thép có giới hạn chảy danh nghĩa là 400 MPa).
- Khoảng cách thép (@): Ký hiệu @ biểu thị khoảng cách giữa các thanh thép, ví dụ Ø10@150 tức là thép Ø10 khoảng cách 150mm.
- Số lượng thanh thép: Thường ghi ở dạng số nguyên, ví dụ 4Ø16 (4 thanh thép đường kính 16mm).
- Chiều dài neo: Ký hiệu thường là La, Ldt, biểu thị đoạn thép phải để chờ hoặc uốn móc vào bê tông để đảm bảo không bị tuột.
- Chiều dài nối chồng: Ký hiệu Lc, chỉ đoạn thép gối lên nhau khi chiều dài thanh thép không đủ để bao phủ hết cấu kiện.
- Lớp bê tông bảo vệ: Ký hiệu A, dùng để chỉ lớp vữa bê tông bao bọc quanh thép, giúp thép không bị rỉ sét.
Xem thêm: Bê Tông Trong Suốt Là Gì? Cấu Tạo, Ưu Điểm, Ứng Dụng Và Khả Năng Sử Dụng Tại Việt Nam

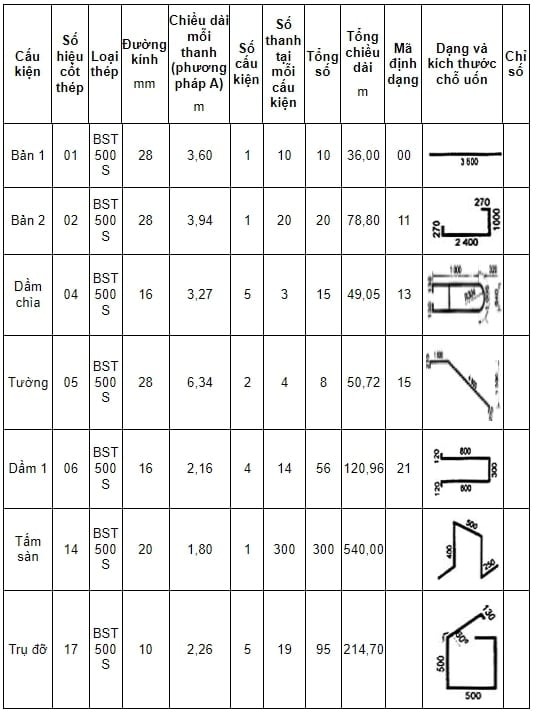

Các ký hiệu cốt thép trong bản vẽ
Cách đọc bản vẽ bê tông cốt thép từ A đến Z
Việc đọc bản vẽ cần tuân thủ một trình tự logic để tránh bỏ sót các chi tiết quan trọng, đảm bảo tính thống nhất trong quá trình triển khai thi công.
Nhằm đảm bảo sự chính xác tuyệt đối, mỗi kỹ sư cần xây dựng cho mình một lộ trình đọc bản vẽ khoa học, tránh nhảy cóc các bước dẫn đến nhầm lẫn đáng tiếc:
- Xác định tỷ lệ bản vẽ: Kiểm tra khung bản vẽ để hiểu quy mô hình học, ví dụ 1:50 hoặc 1:100.
- Đọc mặt bằng kết cấu: Xem vị trí các trục, hệ thống cột, dầm để định hình khung sườn công trình.
- Đọc mặt cắt: Đây là phần quan trọng nhất, thể hiện các lớp cấu tạo, chiều cao dầm, sàn và chiều sâu móng.
- Đọc chi tiết cốt thép: Xem kỹ bảng thống kê thép, vị trí các thanh thép chủ, thép đai, thép tăng cường.
- Xác định mác bê tông: Kiểm tra chú thích mác bê tông cho từng cấu kiện đã nêu ở phần trước.
- Kiểm tra ghi chú kỹ thuật: Luôn đọc kỹ phần ghi chú chung trên mỗi bản vẽ vì ở đó thường có các yêu cầu đặc thù về phụ gia hoặc quy cách thi công riêng biệt của dự án đó.
Tham khảo ngay: Cột Bê Tông Đúc Sẵn Là Gì? Ưu Điểm, Ứng Dụng Và Khi Nào Nên Sử Dụng?
Những ký hiệu dễ nhầm lẫn trong bản vẽ kết cấu
Trong quá trình thi công, những nhầm lẫn nhỏ cũng có thể dẫn đến những sự cố lớn. Một số ký hiệu dễ gây hiểu lầm bao gồm: sự nhầm lẫn giữa Ø và D đối với các loại thép có đường kính gần tương đương; nhầm lẫn giữa khoảng cách thép giữa các tâm (tim) và khoảng cách thông thủy (khoảng hở giữa hai thanh); hoặc ký hiệu thép lớp trên và lớp dưới trong bản vẽ sàn mà nếu không để ý kỹ mặt cắt sẽ dễ dẫn đến đặt ngược lưới thép.
Các tiêu chuẩn áp dụng khi thể hiện ký hiệu bê tông cốt thép
Các bản vẽ hiện nay thường được thể hiện theo các tiêu chuẩn quốc gia TCVN 5574:2018 về thiết kế kết cấu bê tông cốt thép. Việc tuân thủ này giúp đảm bảo sự đồng bộ trong thiết kế và thi công trên phạm vi toàn quốc, tránh các hiểu lầm không đáng có giữa các đơn vị thiết kế và thi công.
Sai lầm thường gặp khi đọc bản vẽ bê tông cốt thép
- Không xem bảng thống kê thép: Nhiều người chỉ xem bản vẽ hình học mà quên bảng thống kê, dẫn đến đặt sai đường kính thép.
- Bỏ qua phần ghi chú chung: Các yêu cầu về khoảng bảo vệ hoặc phụ gia bê tông thường nằm ở đây.
- Nhầm lẫn giữa các tầng: Bản vẽ kết cấu mỗi tầng có thể khác nhau về thép tăng cường, cần đặc biệt lưu ý kỹ.
- Không đối chiếu kiến trúc và kết cấu: Đôi khi bản vẽ kiến trúc và kết cấu có sự chênh lệch về kích thước dầm, cần phải báo lại ngay với đơn vị thiết kế.
Xem thêm: Cắt Ron Nền Bê Tông Là Gì? Quy Trình, Tiêu Chuẩn Và Lưu Ý Để Hạn Chế Nứt Sàn
