By Nguyễn Tấn ĐạtPublished On: Tháng 9 20th, 2026

Trộn bê tông tươi chất lượng cao đòi hỏi việc thấu hiểu kỹ lưỡng các nguyên vật liệu và phụ gia khoáng thế hệ mới, trong đó xỉ lò cao đóng vai trò là “mắt xích” quan trọng giúp nâng tầm chất lượng và kéo dài tuổi thọ cho mọi kết cấu bê tông cốt thép. Nhờ khả năng tăng độ đặc chắc, chống thấm và kháng ăn mòn vượt trội, loại phụ gia này đang được áp dụng rộng rãi để tạo nên các phối trộn đạt chuẩn kỹ thuật cao. Bài viết chuyên sâu này từ Mê Kông Thương Tín – đơn vị hàng đầu chuyên cung cấp bê tông tươi – sẽ cùng bạn khám phá toàn diện từ nguồn gốc hình thành, đặc tính hóa lý cho đến các ứng dụng thực tế của xỉ lò cao trong thi công xây dựng hiện nay.

Xỉ lò cao hình thành như thế nào?

Để ứng dụng xỉ lò cao một cách hiệu quả trong việc nâng cao chất lượng bê tông tươi, trước hết các kỹ sư và nhà thầu cần nắm rõ nguồn gốc xuất xứ cũng như quá trình biến đổi hóa lý của loại phụ gia đặc biệt này.

Quá trình hình thành xỉ trong luyện gang

Xỉ lò cao là phụ phẩm công nghiệp phát sinh trong quá trình sản xuất gang thỏi từ quặng sắt. trong lò cao quặng sắt (chứa các oxit sắt và tạp chất phi kim), đá vôi (hoặc đá dolomit đóng vai trò là chất trợ dung) và than cốc được nung nóng ở nhiệt độ cực cao lên tới 1400°c – 1500°c.

Lớp gang lỏng nặng hơn: Các hợp chất sắt sau khi trải qua phản ứng nhiệt hóa sẽ nóng chảy và chìm hoàn toàn xuống dưới đáy lò cao.
Lớp xỉ nóng chảy nhẹ hơn: Toàn bộ phần đất đá, tạp chất mỏ phi kim cùng với đá vôi phân hủy sẽ liên kết lại với nhau thành một lớp dung dịch khoáng lỏng. Lớp dung dịch này có khối lượng riêng nhẹ nên float (nổi) lên hẳn phía trên bề mặt gang lỏng.
Tách xỉ độc lập: Nhà máy sẽ tháo lớp dung dịch nổi này ra qua một cửa xả riêng biệt. Đây chính là tiền thân của xỉ lò cao mà chúng ta ứng dụng vào bê tông ngày nay.

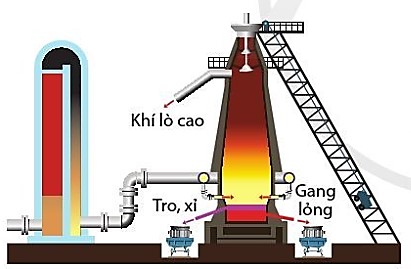

Quá trình hình thành xỉ lò cao và gang thỏi trong lò nung

Thành phần chính của xỉ lò cao

Thành phần hóa học của xỉ lò cao chịu ảnh hưởng trực tiếp bởi tỷ lệ quặng, đá vôi và công nghệ luyện kim. Nhìn chung, xỉ lò cao tiêu chuẩn bao gồm 4 oxit chính chiếm hơn 95% tổng khối lượng:

Canxi Oxit (CaO): Chiếm khoảng 35% – 45%, cung cấp nguồn kiềm dồi dào cho phản ứng thủy hóa.
Silic Dioxit (SiO₂): Chiếm khoảng 30% – 40%, thành phần cốt lõi phản ứng với kiềm để tạo gel liên kết vững chắc.
Nhôm Oxit (Al₂O₃): Chiếm khoảng 8% – 20%, đóng góp vào sự phát triển cường độ sớm và khả năng chịu nhiệt.
Magie Oxit (MgO): Chiếm khoảng 4% – 15%, bổ sung tính ổn định thể tích cho hệ chất kết dính.

Ngoài ra, trong xỉ lò cao còn chứa một lượng nhỏ các hợp chất phụ như lưu huỳnh (S), mangan oxit (MnO), sắt Oxit (FeO) và titan dioxit (TiO₂).

Xỉ lò cao dạng hạt và dạng nguội

Tùy thuộc vào phương pháp xử lý nhiệt sau khi ra khỏi lò cao, xỉ được chia thành hai dạng vật lý hoàn toàn khác biệt

Xỉ lò cao dạng hạt: Dung dịch xỉ nóng chảy được làm lạnh đột ngột bằng các tia nước có áp lực rất cao. Quá trình làm lạnh thần tốc ( chỉ trong vài giây) ngăn cản các khoáng chất kịp kết tinh, khiến cấu trúc của xỉ đóng băng dưới dạng thủy tinh vô định hình, xốp và có màu xám trắng. Chính cấu trúc thủy tinh này lưu giữ nguồn năng lượng hóa học cao, tạo nên hoạt tính thủy lực tiềm năng vượt trội.
Xỉ lò cao dạng nguội: Xỉ nóng chảy được đổ ra bãi chứa và để làm nguội tự nhiên ngoài không khí. Do tốc độ tản nhiệt chậm, các nguyên tử có đủ thời gian để sắp xếp thành cấu trúc tinh thể rắn chắc, sẫm màu và có độ cứng lớn. Dạng xỉ này không có hoạt tính thủy lực, thường được đập vỡ để làm vật liệu xây dựng.

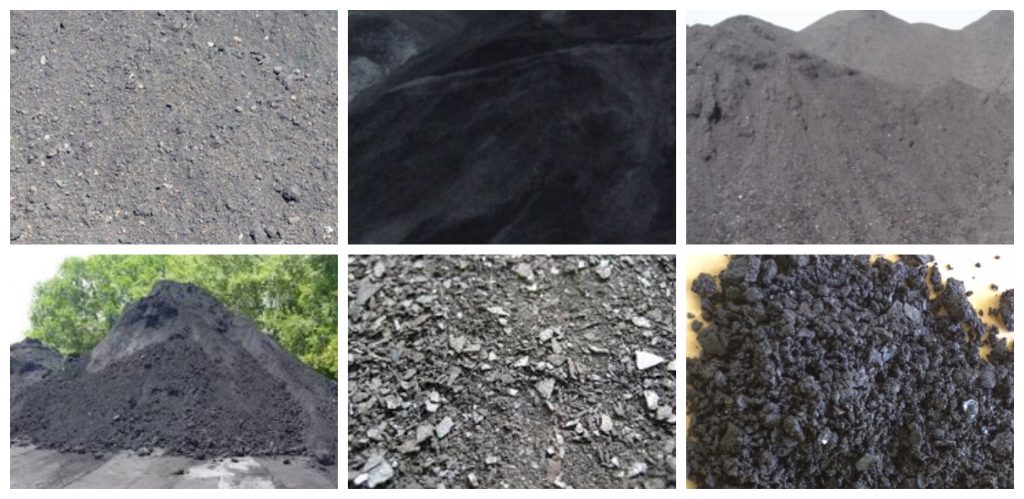

Xỉ hạt lò cao làm nguội tự nhiên dạng đá dăm cứng đắp nền đường giao thông

Các loại xỉ lò cao phổ biến trong công nghiệp

Trải qua quá trình chế biến và gia công kỹ thuật, xỉ lò cao trên thị trường được chia thành 3 dòng sản phẩm thương mại phổ biến

Xỉ lò cao nghiền mịn: Là sản phẩm cao cấp nhất thu được từ việc sấy khô và nghiền cực mịn xỉ lò cao dạng hạt. Với độ mịn tương đương hoặc cao hơn xi măng thông thường. Xỉ lò cao nghiền mịn trở thành chất kết dính phụ gia hàng đầu được Mê Kông Thương Tín ứng dụng trong các phối trộn bê tông tươi chất lượng cao.
Xỉ lò cao trương nở: Bằng cách phun một lượng nước, hơi nước hoặc không khí có kiểm soát vào xỉ nóng chảy, xỉ sẽ bị các bẫy các bọt khí bên trong và trương nở phồng lên. Sản phẩm sau khi nguội có trọng lượng thể tích nhẹ, độ rỗng cao, lý tưởng để làm vật liệu nhẹ sản xuất bê tông cách nhiệt, cách âm hoặc bê tông nhẹ chịu lực.
Xỉ lò cao làm nguội tự nhiên: Sau khi đóng rắn tự nhiên và sàng phân loại kích thước hạt, loại xỉ này có đặc tính cơ lý tương tự như đá hộc đá dăm tự nhiên. Nhờ độ gồ và độ ma sát cao, nó thường được ứng dụng làm lớp móng đường giao thông, bê tông nhựa nóng.

Phụ phẩm khoáng hoạt tính cho bê tông tươi

Xỉ lò cao có những đặc tính gì?

Sự vượt trội của xỉ lò cao nghiền mịn trong công nghệ bê tông hiện đại đến từ những đặc tính hóa lý và khoáng vật vô cùng độc đáo.

Thành phần hóa học và khoáng vật

Xỉ lò cao chứa hàm lượng pha thủy tinh đạt từ 85% – 98%. Cấu trúc vô định hình này rất kém bền vững về mặt nhiệt động lực học, giúp các oxit SiO₂ và Al₂O₃ trong xỉ dễ dàng hòa tan trong môi trường kiềm để sẵn sàng tham gia vào các phản ứng hóa học tiếp theo.

Tính chất thủy lực và hoạt tính

Nếu chỉ trộn bột xỉ lò cao với nước, nó sẽ phản ứng đông kết cực kỳ chậm. Tuy nhiên, khi trộn chung xỉ với xi măng Portland và nước, một phản ứng hóa học tuyệt vời sẽ xảy ra:

Xi măng khi gặp nước sẽ thủy hóa và giải phóng ra một lượng Canxi Hydroxit Ca(OH)₂ (đây là chất vôi tự do, vốn là điểm yếu khiến bê tông dễ bị ăn mòn).
Bột xỉ lò cao lập tức đóng vai trò như một “chất hấp thụ”, phản ứng trực tiếp với lượng Ca(OH)₂ thừa này để tạo nên một lượng gel C-S-H (Calcium Silicate Hydrate) mới.
Lượng gel C-S-H bổ sung này chính là chất keo xi măng siêu bền, giúp bịt kín mọi vi lỗ rỗng trong lòng khối bê tông.

Độ mịn và khả năng phản ứng

Xỉ lò cao được tuyển chọn tại trạm trộn của Mê Kông Thương Tín luôn đạt độ mịn từ 4000 – 5000 cm²/g. Hạt xỉ nhỏ li ti giúp tăng diện tích tiếp xúc hóa học gấp nhiều lần, từ đó giúp bê tông liên tục phát triển cường độ nén mạnh mẽ và ổn định ở các độ tuổi muộn (sau 28 ngày, 56 ngày và 90 ngày).

Ảnh hưởng của phương pháp làm nguội đến tính chất xỉ

Tốc độ làm nguội bằng nước quyết định trực tiếp tới chất lượng của xỉ. Nếu làm nguội không đủ nhanh, xỉ sẽ bị tinh thể hóa và mất đi hoạt tính dính. Do đó, quy trình kiểm soát nguồn xỉ hạt đầu vào luôn được chú trọng hàng đầu để đảm bảo bê tông tươi xuất xưởng đạt chất lượng cao nhất.

Xem thêm: Bê Tông Đá Mi Là Gì? Đặc Điểm, Ứng Dụng Và Cách Sử Dụng

Xỉ lò được ứng dụng như thế nào trong xây dựng?

Nhờ việc vừa cải thiện chất lượng công trình, vừa giúp hạ giá thành sản xuất, xỉ lò cao đã trở thành vật liệu không thể thiếu trong nhiều dự án trọng điểm

Sản xuất xi măng xỉ bền vững: Các tập đoàn xi măng dùng xỉ lò cao nghiền mịn để thay thế từ 20% – 50% Clinker. Việc này không chỉ giảm chi phí mà còn giúp giảm lượng lớn khí thải CO₂ ra môi trường.
Xây dựng công trình ven biển và vùng ngập mặn: Tại các khu vực như Cần Giờ, Nhà Bè hay các tỉnh miền Tây, nước mặn chứa nhiều ion sulfate rất dễ ngấm vào bê tông làm gỉ đứt cốt thép. Bê tông trộn xỉ lò cao có khả năng chống thấm vượt trội, ngăn chặn hoàn toàn sự xâm nhập của muối biển.
Thi công hạ tầng giao thông và cầu cảng: Dùng làm móng cầu, dầm cầu vượt, móng trụ cọc hoặc làm móng đường cao tốc nhờ khả năng chịu tải trọng nặng cực kỳ bền bỉ.

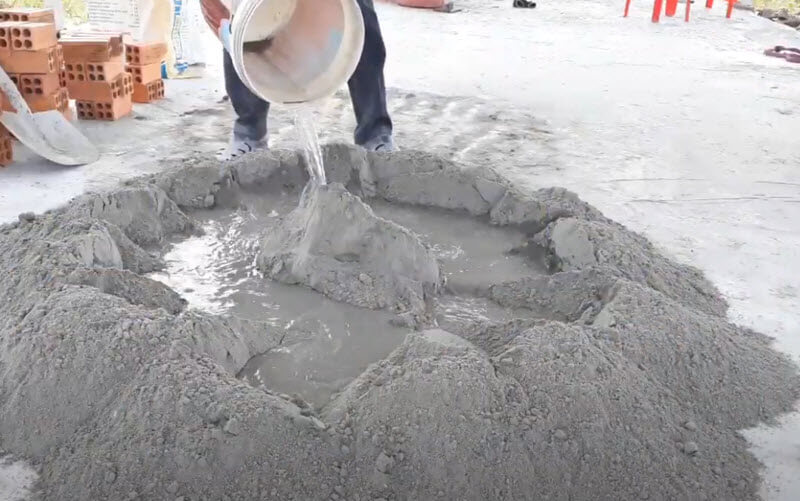

Xỉ lò cao nghiền mịn giúp tăng độ đặc chắc và chống thấm bê tông

Khám phá thêm: Cấp Phối Bê Tông Đá Mi: Tỷ Lệ, Cách Tính Và Lưu Ý Kỹ Thuật

Xỉ lò cao nghiền mịn trong bê tông

Khi ứng dụng thực tế vào dòng sản phẩm bê tông tươi cung cấp các công trình dân dụng lẫn công nghiệp của Mê Kông Thương Tín, xỉ lò cao nghiền mịn mang lại những giá trị thực tế vô cùng rõ rệt.

Tăng cường độ nén và độ bền lâu dài: Mặc dù ở 1 – 3 ngày đầu bê tông xỉ phát triển cứng chậm hơn một chút, nhưng từ ngày thứ 7 trở đi và đặc biệt ở ngày 28 cường độ chịu lực của nó vượt ba bê tông thường từ 15% – 25%.
Giảm nhiệt thủy hóa – Chống nứt móng lớn: Khi đổ các khối bê tông dày như móng bè nhà cao tầng, móng xưởng hay móng máy, bê tông thường tỏa nhiệt rất nóng dẫn đến nứt nẻ cấu trúc (nứt do ứng suất nhiệt). Xỉ lò cao giúp bê tông tỏa nhiệt chậm và mát hơn, triệt tiêu hoàn toàn rủi ro nứt nẻ này
Bê tông kín khít, chống thấm vượt trội: Nhờ các hạt xỉ siêu mịn lấp đầy các khe hở mao dẫn nhỏ nhất, khối bê tông trở nên đặc chắc tuyệt đối. Trần nhà, sàn mái hay bể chứa nước đổ bằng bê tông xỉ sẽ có khả năng chống thấm tự nhiên cực kỳ cao.
Tăng độ dẻo và tính công tác: Hạt xỉ nghiền có bề mặt tròn mịn giúp làm giảm ma sát nội tại trong hỗn hợp bê tông tươi. Nhờ đó bê tông rất dẻo, dễ chảy, duy trì độ sụt lâu hơn khi vận chuyển trên đường thành phố và giúp xe bơm đẩy bê tông lên các tầng cao một cách nhẹ nhàng, mượt mà

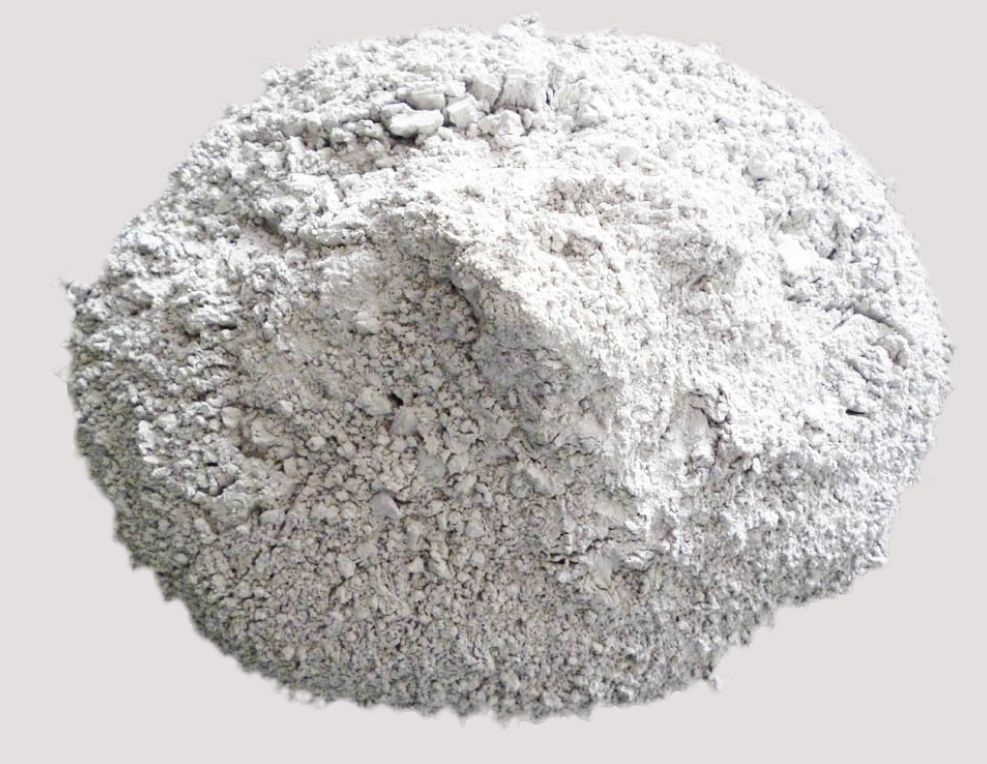

Xỉ lò cao dạng hạt nghiền mịn GGBFS màu xám nhạt dùng cho bê tông mác cao

Xem thêm: Bê Tông Cốt Liệu Tái Chế Là Gì? Đặc Điểm, Ứng Dụng Và Lưu Ý

Tiêu chuẩn và lưu ý khi sử dụng xỉ lò cao

Để xỉ lò cao phát huy được toàn bộ ưu điểm mà không gây ra tác dụng phụ cho công trình, quá trình phối trộn và thi công cần tuân thủ các quy tắc kỹ thuật sau:

- Tiêu chuẩn kiểm định: Nguồn xỉ lò cao nghiền mịn đưa vào sản xuất phải đáp ứng đầy đủ các chỉ tiêu của tiêu chuẩn Quốc gia TCVN 11586:2016 (Xỉ lò cao nghiền mịn cho bê tông và vữa) hoặc tiêu chuẩn quốc tế ASTM C989.

Tỷ lệ phối trộn tối ưu:
- Nhà dân dụng, cột dầm sàn thông thường: Tỷ lệ thay thế xi măng bằng xỉ lý tưởng là từ 20% – 30%
- Móng khối lớn, móng nhà xưởng: Tỷ lệ thay thế có thể nâng lên 40% – 50% để kiểm soát nhiệt
- Công trình ngầm, bể nước, bờ kè: Tỷ lệ thay thế từ 40% – 60% để tối đa hóa khả năng chống thấm
Lưu ý quan trọng khi bảo dưỡng bê tông: Bê tông sử dụng xỉ lò cao có thời gian đông kết ban đầu chậm hơn bê tông thường khoảng 30 – 45 phút (điều này rất có lợi cho việc thi công cán mặt). Tuy nhiên, phản ứng của xỉ đòi hỏi phải có độ ẩm. Do đó, thợ thi công bắt buộc phải tưới nước giữ ẩm hoặc phủ nilon/bao tải ẩm liên tục trong 7 ngày đầu. Tránh tháo cốp pha quá sớm khi bê tông chưa đủ tuổi phát triển cường độ

THÔNG TIN LIÊN HỆ

CÔNG TY TNHH BÊ TÔNG MÊ KÔNG THƯƠNG TÍN

Trụ sở: 26/7A Chánh Hưng, Xã Nhà Bè, TP Hồ Chí Minh, Việt Nam

Hotline: 0903071734

Email: dat.nt4297@gmail.com

Website: https://mekongthuongtin.com/
