Trong xây dựng công trình, dầm là bộ phận quan trọng của kết cấu chịu lực, quyết định đến độ bền và sự ổn định của toàn bộ công trình. Việc bố trí thép dầm không chỉ ảnh hưởng đến hiệu quả sử dụng mà còn liên quan trực tiếp đến sự an toàn của công trình khi vận hành. Cùng Mê Kông Thương Tín tìm hiểu các nguyên tắc cần nhớ khi bố trí hệ thống thép dầm để đảm bảo chất lượng và độ an toàn của công trình qua nội dung dưới đây.
Tiêu chuẩn cần nhớ khi bố trí thép dầm
Để đảm bảo an toàn và chất lượng cho công trình, thép dầm cần được bố trí, thực hiện chính xác theo các tiêu chuẩn sau:
Tiêu chuẩn bố trí thép dầm tiết diện ngang
Khi bố trí thép dầm tiết diện ngang, đường kính thép uốn dầm không được vượt quá 1/10 chiều rộng của dầm. Thép dọc cần được liên kết chặt chẽ với dầm. Trong thực tế, các công trình xây dựng thường sử dụng thép có đường kính từ 12mm đến 25mm. Cùng với đó, dầm chính có thể sử dụng thép có đường kính lên tới 32mm.
Bên cạnh đó, cần tránh sử dụng quá ba loại đường kính cốt thép khác nhau, để đảm bảo công trình có độ bền và khả năng chịu lực tốt. Khoảng cách giữa các đường kính cốt thép nên chênh lệch không quá 2mm để duy trì tính ổn định.

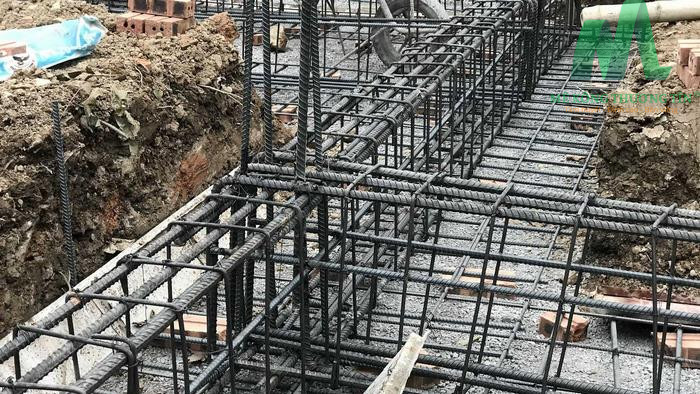

Khi bố trí thép dầm ngang, đường kính thép uốn không được vượt quá 1/10 chiều rộng dầm
Khi tính toán lớp bảo vệ cốt thép, cần căn cứ vào khả năng chịu lực của các phần cốt thép chịu lực cấp 1 và cốt thép đai cấp 2. Đối với dầm móng, cần đảm bảo khoảng cách từ cốt thép phía dưới đến bề mặt dầm là 25mm và từ cốt thép phía trên đến bề mặt dầm là 30mm.
Trong trường hợp cần bố trí thép dầm, cốt thép nên được bố trí theo cặp và tuyệt đối không được đặt ở khe hở của hàng dưới để tránh làm giảm khả năng chịu lực. Khi giao nhau giữa các cốt thép dầm, cần đảm bảo chúng vuông góc với nhau tại điểm giao giữa dầm sàn và dầm chính. Lắp đặt dầm chính/khung phía dưới cột dầm sàn giúp việc kẹp cốt thép dễ dàng và tránh bị vướng víu.
Tiêu chuẩn bố trí thép dầm dọc
Tiêu chuẩn bố trí thép dầm dọc yêu cầu cốt thép chịu lực được bố trí ở phía trên đối với vùng momen âm và phía dưới đối với vùng momen dương. Để tăng độ chắc chắn cho cốt thép, có thể uốn hoặc cắt bớt một vài thanh thép để giảm bớt tiết diện ngang/thẳng góc và số lượng thép. Các thanh cốt thép trên và dưới cần bố trí độc lập hoặc phối hợp để quá trình thi công đơn giản, hiệu quả hơn.

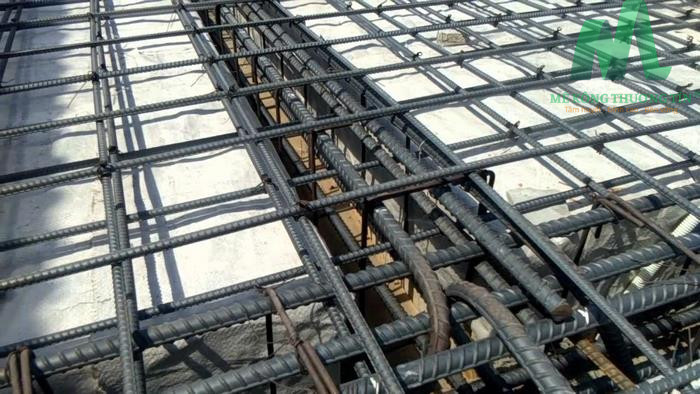

Khi bố trí thép dầm dọc, có thể uốn hoặc cắt bớt một vài thanh thép
>>Tham khảo thêm:
Hướng dẫn bố trí thép dầm đúng tiêu chuẩn
Việc bố trí dầm thép đúng cách chính là yếu tố quan trọng để đảm bảo sự an toàn và độ bền cho công trình. Dưới đây là hướng dẫn chi tiết cách bố trí thép dầm cho các nhịp 5m, 7m và 9m:
Bố trí cốt thép dầm nhịp 5m, 7m
Để có thể bố trí thép dầm nhịp 5m/7m hiệu quả và an toàn, bạn nên thực hiện theo hướng dẫn như sau:
- Ở phía dưới, đặt 3 thanh F16 và bố trí 1 lớp thép.
- Ở phía trên, bạn đặt 1 thanh F16 vào vị trí góc số 2 và góc số 3.
- Lựa chọn thép dầm 5m/7m cần phải đảm bảo tương thích với tiết diện của cột dầm.
Hiện nay, nhiều gia đình chọn cột dầm có kích thước 200×200 hoặc 200×350. Vì vậy, bạn cần lựa chọn thép có đường kính lớn hơn kích thước của cột dầm. Nếu không chắc chắn về đường kính thép, hãy tham khảo ý kiến của kỹ sư xây dựng để lựa chọn phù hợp.
Cách đặt thép trong dầm nhịp 9m
Bố trí thép dầm nhịp 9m phức tạp hơn so với các nhịp ngắn. Thông thường, các công trình sử dụng sàn mỏng với kích thước từ 20 – 22cm cho dầm nhịp 9m. Đây là phương án bố trí hợp lý giúp tiết kiệm chi phí và số lượng thép, đồng thời đảm bảo chất lượng công trình.

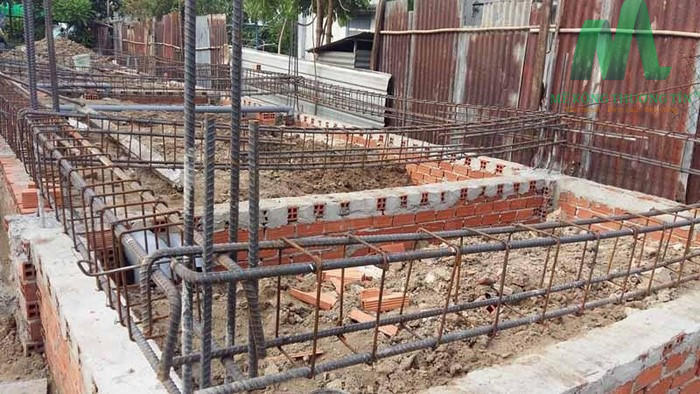

Cách bố trí thép dầm 9m sẽ phức tạp hơn các nhịp ngắn 5/7m
Kinh nghiệm bố trí cốt thép dầm
Để dầm sẽ nâng đỡ công trình tốt, khả năng chịu lực tốt, đảm bảo an toàn cho công trình khi sử dụng, bạn cần lưu ý các kinh nghiệm sau khi bố trí thép cho dầm:
- Diện tích cốt thép chịu lực dọc không được nhỏ hơn 0,05% diện tích tiết diện của dầm.
- Nếu dầm có bề rộng ≤ 80mm, bạn nên bố trí thép trong dầm thành 1 lớp cốt thép trên và dưới với 1 hoặc 2 thanh xếp chồng lên nhau.
- Nếu dầm có bề rộng > 100mm, khoảng cách giữa các thanh thép phải ≥ 25cm và lớn hơn đường kính thép.
- Mép dưới bản sàn đến cốt thép cũng tương tự như dầm > 100mm.
- Cốt thép cần được neo chắc vào bê tông để đảm bảo sự ổn định và an toàn.
- Với dầm biên gối lên dầm hoặc cột, chiều dài neo của lớp thép trên phải ≥ 30Ø hoặc 35Ø và tối thiểu 250mm. Lớp thép dưới phải có chiều dài neo ≥ 15Ø.
- Nếu nối cốt thép, chỉ nên thực hiện trong vùng kết cấu của dầm không chịu mômen uốn lớn.
- Đối với dầm có chiều cao > 700mm, cần đặt thêm cốt thép giá 2 bên với đường kính ≥ 12mm và cốt đai tăng cường để chống co gót.
- Lớp bảo vệ cốt đai cần đảm bảo tối thiểu ≥ 15mm và bố trí cốt thép đai dày ở ¼ nhịp từ gối.

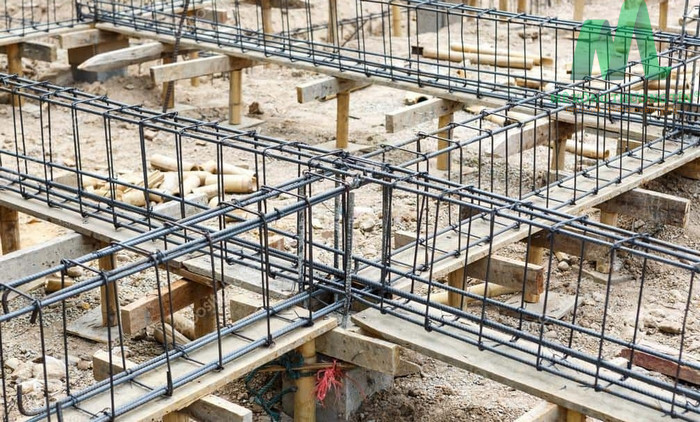

Bố trí thép dầm cần tuân thủ các nguyên tắc nhất định để đảm bảo công trình bền vững khi sử dụng
Hãy tuân thủ các nguyên tắc bố trí thép dầm để giúp nâng cao hiệu quả kết cấu, bảo vệ sự an toàn của công trình. Các tiêu chuẩn, quy trình trong thiết kế và thi công thép dầm cần được áp dụng nghiêm ngặt để tránh các rủi ro và đảm bảo công trình đạt chất lượng cao nhất. Bạn có nhu cầu dịch vụ bơm bê tông, bê tông tươi cho công trình, hãy liên hệ với Mê Kông Thương Tín để được tư vấn sớm nhất!
