Với công trình, dầm chính là yếu tố quan trọng quyết định đến kết cấu chịu lực, mức độ chắc chắn và bền vững. Cho nên, việc tính toán cốt đai cho dầm cũng là công việc không thể thiếu khi xây dựng. Vậy có những cách tính như thế nào để đảm bảo chất lượng dầm và công trình? Hãy cùng theo dõi chi tiết với Mê Kông Thương Tín nhé.
Cốt đai là vật liệu gì?
Trước khi tính toán cốt đai cho dầm, bạn cần phải hiểu rõ cốt đai là gì? Đây là loại cốt thép được dùg để chịu lực cắt trong cấu kiện bê tông. Bên cạnh đó, nó cũng liên kết các cốt thép chịu lực và cốt thép cấu tạo lại thành khung cố định. Nó cũng đảm bảo được vị trí khi tiến hành thi công.
Đường kính của cốt đai thường sẽ rơi vào khoảng 6-10mm, cốt đai có thể 2 nhánh, 1 nhánh hoặc là nhiều nhánh. Cốt đai và cốt xiên sẽ được tính toán để chịu được nội lực cắt Q trong dầm hoặc cột. Loại vật liệu này cũng có tác dụng như sau:
- Giúp cố định phần thép chịu lực, thép cấu tạo thành khung cố định nhằm chống xê dịch vị trí khi đang thi công.
- Cốt đai ở trong cột, dầm sẽ gắn vùng bê tông chịu nén với vùng bê tông chịu kéo nhằm đảm bảo cho vùng tiết diện chịu được mô men.
- Có khả năng chịu được những ứng suất do bị co ngót, thay đổi nhiệt độ, tăng khả năng chịu nén của bê tông và hạn chế nở ngang chống phình.

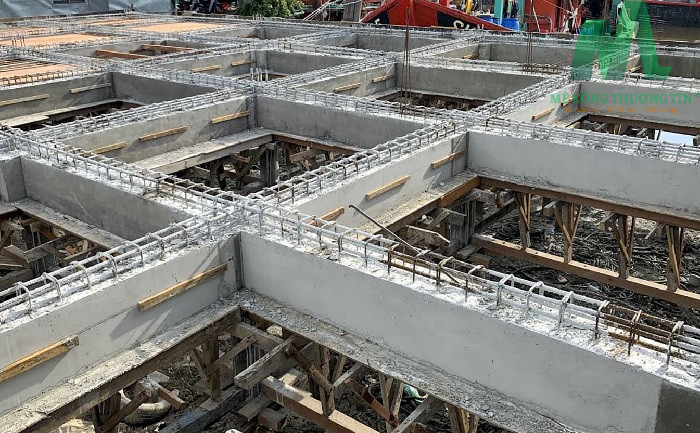

Cốt đai là gì?
Cấu tạo cơ bản của cốt đai
Tiếp theo, về tính toán cốt đai cho dầm, bạn cũng cần tìm hiểu chi tiết về cấu tạo cơ bản của cốt đai. Tùy theo mục đích sử dụng mà cấu tạo của cốt đai cũng có thể là 1 nhánh, 2 nhánh hoặc 3 nhánh trở lên. Đường kính của nó cũng có giới hạn trong khoảng 6-10mm.
Xét về cấu tạo thì cốt đai gồm có các chi tiết như sau:
Cốt đai thép chịu lực: với những dự án thông thường thì bạn chỉ cần đến 1 thanh là đủ. Tuy nhiên, với những dầm có b>=150mm thì ít nhất cần phải dùng đến 2 thanh nhằm đảm bảo sự an toàn, vững chắc khi thực hiện.
Cốt thép cấu tạo: loại cốt thép này có đường kính khoảng 10-12mm, chiều cao của nó trên 700mm. Nó có tác dụng giúp chịu trách nhiệm giữ vững, ổn định những cốt đai khác. Bên cạnh đó, trong khi đổ bê tông, nó cũng sẽ hứng chịu nhiệt co để thép dầm được tạo thành chính xác.
Cốt đai: đây là bộ phận chính chịu được tác động trực tiếp từ lực cắt, nén để kiên cố những vị trí khác trong công trình.
Cốt xiên: bộ phận này giúp tăng cường khả năng chịu lực cho toàn bộ cốt thép trong trường hợp mà lực tăng nhanh chỉ trong thời gian ngắn.

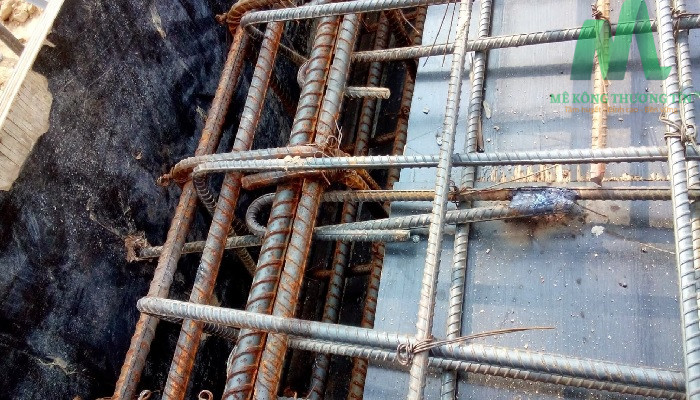

Cấu tạo của cốt đai
Xem thêm:
- Quy định uốn móc cốt thép trong xây dựng theo tiêu chuẩn
- Dầm bê tông cốt thép và yếu tố ảnh hưởng cần biết
Tính toán cốt đai cho dầm theo tiêu chuẩn
Việc tính toán cốt đai cho dầm theo đúng tiêu chuẩn được phân loại thành 2 điều kiện như sau:
Tính toán cốt đai cho dầm theo tiết diện nghiêng chịu lực cắt
Cách tính toán cốt đai cho dầm theo tiết diện nghiêng chịu lực cắt sẽ được tiến hành theo điều kiện: Q ≤ Qb + Qsw.
Trong đó:
- Q là lực cắt trên tiết diện ngang, chiều dài hình chiếu C lên trục dọc cấu kiện. Nó được xác định từ tổng thể các ngoại lực nằm cùng 1 phía của tiết diện nghiêng đang xét.
- Qb là lực cắt chịu bởi bê tông trong tiết diện nghiêng
- Qsw là lực cắt chịu bởi cốt thép ngang trong tiết diện nghiêng
Cách tính toán cốt đai này cần được tiến hành với mọi loại tiết diện nằm nghiêng, nằm dọc chiều dài của cấu kiện.
Xem ngay: Bê Tông Tươi Là Gì? Báo Giá Bê Tông Tươi Mê Kông Mới Nhất

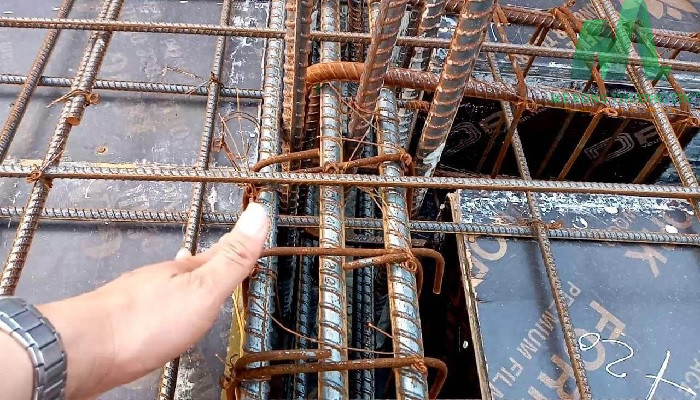

Có 2 cách tính cơ bản của cốt đai
Có thể bạn quan tâm: Bê Tông Tươi Là Gì? Báo Giá Bê Tông Tươi Mê Kông Mới Nhất
Tính toán cốt đai cho dầm theo tiết diện nghiêng chịu mô men
Cách tính toán cốt đai cho dầm theo tiết diện nghiêng chịu momen sẽ được thực hiện theo điều kiện sau:
M <= Ms +Msw
Trong đó:
- M là momen trong tiết diện nghiêng với chiều dài hình chiếc C lên trục dọc cấu kiện. Nó được xác định theo toàn bộ các ngoại lực nằm cùng 1 phía.
- Ms là momen chịu bởi cốt thép dọc cắt qua phần tiết diện nghiêng của đầu đối diện tiết diện.
- Msw là momen chịu bởi cốt đai ngang cắt qua phần tiết diện đối với đầu đối diện của chúng.
Gợi ý: Đơn vị đổ bê tông tươi tại Biên Hòa Đồng Nai chuyên nghiệp
Cách dùng cốt đai cơ bản
Khi tính toán cốt đai cho dầm thì bạn cũng phải biết cách dùng cốt đai cơ bản. Bởi lực cắt trong sàn không quá lớn, chỉ chiếm một phần tỷ lệ nhỏ so với các điểm khác. Cho nên, lực cắt trên sàn sẽ không được tính toán kỹ trước khi áp dụng vào thực tế.
Và tất nhiên, các điểm có tải trọng lớn vẫn cần phải thực hiện tính toán như bình thường. Bản vẽ phác họa cũng có thể xuất hiện trong trường hợp của các dự án khó.
Tham khảo: Bê tông tươi tại Bàu Bàng: Tiêu chuẩn kỹ thuật và báo giá
Sử dụng cốt đai trong thực tế như thế nào?
Đừng bỏ lỡ: Báo giá bê tông tươi Gia Lai: Cập nhật giá thị trường 2026
Phần cẩu lắp trong xây dựng có cấu tạo momen lực âm và dương nên cọc thép cũng cần được bố trí đều nhau. Như vậy sẽ giúp tăng khả năng chịu sức nặng. Bên cạnh đó cũng là để hạn chế vỡ đầu cọc, cốt đai đầu mỗi cọc cũng cần phải có đường kính to và dày.
Khi đã nắm rõ về cốt đai cùng tác dụng của nó sẽ giúp bạn nắm bắt được thi công tốt hơn.
Hy vọng những thông tin trong bài viết về tính toán cốt đai cho dầm sẽ hữu ích với bạn và đừng quên theo dõi Mê Kông Thương Tín để cập nhật thêm nhiều kiến thức khác.
