Cách tính khối lượng ván khuôn dầm không chỉ đảm bảo chất lượng mà còn tối ưu chi phí và hiệu suất thi công xây dựng. Ván khuôn dầm là vật liệu không thể thiếu trong xây dựng, phổ biến với khuôn tròn và khuôn vuông. Tại bài viết sau đây Mê Kông Thương Tín sẽ chia sẻ cách tính khối lượng ván khuôn dầm chính xác nhất đến các bạn.
Tìm hiểu tổng quan về ván khuôn dầm
Ván khuôn, hay còn gọi là cốp pha, là hệ thống ván được gia công và lắp ráp để định hình cho các kết cấu bê tông trong xây dựng. Chức năng chính của ván khuôn là giữ cố định hình dạng, đảm bảo kích thước chuẩn xác và tạo bề mặt hoàn thiện cho bê tông sau khi thi công. Tùy vào yêu cầu của từng công trình, ván khuôn có thể được làm từ nhiều loại vật liệu khác nhau như gỗ, nhựa, thép, nhôm,…

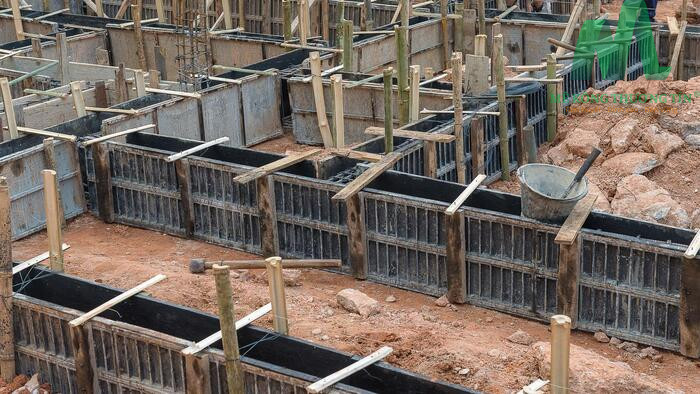

Tìm hiểu tổng quan về ván khuôn dầm
Ván khuôn dầm là loại ván khuôn chuyên dụng được dùng để đúc dầm bê tông. Thiết kế của ván khuôn dầm thường có phần phía trên mở, không bị che kín hoàn toàn, đi kèm hệ thống khung đỡ ở hai bên. Cách tính khối lượng ván khuôn dầm và lắp đặt đúng kỹ thuật giúp duy trì chính xác kích thước của dầm và đảm bảo chất lượng bê tông sau khi hoàn thiện.
Vật liệu và cấu tạo của ván khuôn dầm
Ván khuôn dầm có thể được làm từ nhiều loại vật liệu khác nhau, phổ biến nhất là gỗ và thép. Việc lựa chọn vật liệu phụ thuộc vào yêu cầu kỹ thuật và tính chất của công trình. Ván khuôn gỗ có lợi thế về chi phí thấp, dễ gia công và lắp đặt, trong khi ván khuôn thép có độ bền cao, có thể tái sử dụng nhiều lần và giúp đảm bảo độ chính xác khi đổ bê tông. Cách tính khối lượng ván khuôn dầm ở mỗi loại vật liệu sẽ khác nhau.

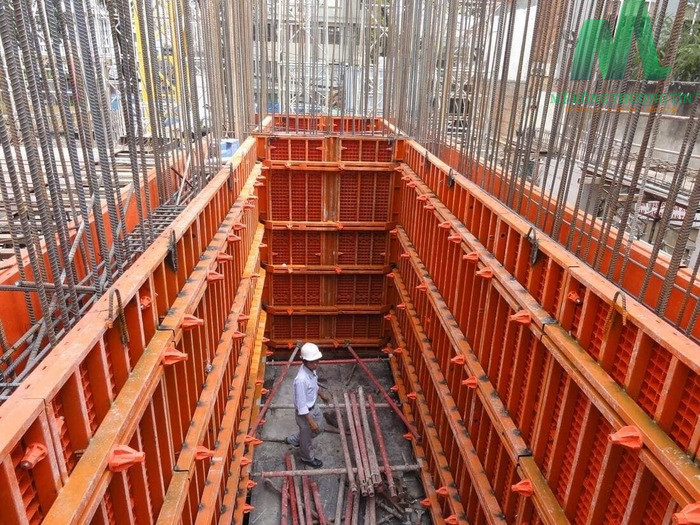

Vật liệu và cấu tạo của ván khuôn dầm
Ván khuôn dầm thường gồm hai phần chính:
- Ván khuôn thành dầm: Được thiết kế phù hợp với kích thước của dầm. Đối với dầm có chiều cao nhỏ, hệ khung đỡ được sắp xếp sao cho phù hợp với khoảng cách giữa các cột chống bên dưới. Với dầm có chiều cao lớn hơn, cần có sự tính toán kỹ lưỡng để đảm bảo khả năng chịu lực, tránh tình trạng cong vênh hoặc biến dạng.
- Ván khuôn đáy dầm: Bộ phận này được nâng đỡ bởi hệ thống cột chống và khung ngang phía dưới dầm. Khoảng cách giữa các cột chống cần được xác định chính xác để đảm bảo ván khuôn có đủ độ bền, chịu được trọng tải mà không bị võng quá mức cho phép.
Các loại ván khuôn dầm phổ biến trong xây dựng
Trong lĩnh vực xây dựng, ván khuôn dầm được thiết kế theo nhiều hình dạng khác nhau để phù hợp với từng yêu cầu công trình. Cách tính khối lượng ván khuôn dầm ở mỗi loại lại khác nhau. Hai loại ván khuôn dầm thông dụng nhất hiện nay gồm:

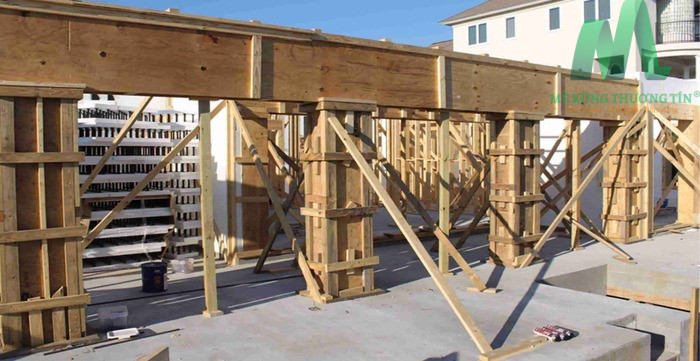

Các loại ván khuôn dầm phổ biến trong xây dựng
- Ván khuôn dầm tròn: Loại ván khuôn này được sử dụng để thi công các dầm có tiết diện hình tròn, với đường kính đa dạng như 200mm, 300mm, 400mm… Nhờ thiết kế linh hoạt, ván khuôn tròn giúp tạo ra bề mặt nhẵn mịn, đáp ứng yêu cầu thẩm mỹ cao và đảm bảo chất lượng kết cấu.
- Ván khuôn dầm vuông: Được cấu tạo từ các tấm ván ghép lại với nhau, tạo thành khuôn có tiết diện vuông vắn. Ở các đầu ván khuôn thường có lỗ kỹ thuật để thuận tiện cho việc lắp ráp và tháo dỡ, giúp đẩy nhanh tiến độ thi công và đảm bảo độ chính xác của dầm bê tông.
XEM THÊM: Tất tần tật thông tin liên quan đến bê tông cốt tre
XEM THÊM: 5 cách tính khối lượng bê tông chuẩn nhất
Cách tính khối lượng ván khuôn dầm
Cách tính khối lượng ván khuôn dầm là một khâu quan trọng trong xây dựng, giúp kiểm soát lượng vật liệu sử dụng, tối ưu chi phí và tránh lãng phí. Độ chính xác trong ách tính khối lượng ván khuôn dầm sẽ đảm bảo quá trình thi công đúng theo thiết kế, nâng cao chất lượng công trình.
Mê Kông Thương Tín sẽ chia sẻ cách tính khối lượng ván khuôn dầm đến các bạn:
- Tính toán ván khuôn thành dầm: Xác định tổng diện tích ván khuôn dựa trên chiều dài và tiết diện của dầm. Chiều cao dầm được đo từ đáy dầm đến mặt dưới của sàn.
- Công thức tính diện tích ván khuôn:
- Cách 1: Diện tích ván khuôn = Số lượng x Chiều dài dầm x (Bề rộng dầm + 2 x Chiều cao dầm).
- Cách 2: Diện tích ván khuôn = Số lượng x Chiều dài dầm x 2 x Chiều cao dầm
- Cách tính khối lượng ván khuôn dầm tại nút giao: Các vị trí giao nhau giữa các dầm cần tính tổng diện tích ván khuôn bao quanh. Sau đó trừ đi phần diện tích bị chiếm bởi các đầu dầm hoặc những khu vực giao nhau không có cột.
Việc áp dụng đúng công thức, cách tính khối lượng ván khuôn dầm sẽ giúp xác định chính xác lượng ván khuôn cần thiết, đảm bảo tiến độ và chất lượng thi công.
Cách tính khối lượng ván khuôn dầm
Hướng dẫn đóng ván khuôn dầm đúng kỹ thuật
Bên cạnh cách tính khối lượng ván khuôn dầm, Mê Kông Thương Tín sẽ chia sẻ quy trình thi công ván dầm đến các bạn. Để đảm bảo ván khuôn dầm được lắp đặt chắc chắn và đúng tiêu chuẩn, cần thực hiện theo các bước cụ thể nhằm đảm bảo độ ổn định của kết cấu. Dưới đây là quy trình cơ bản để thi công ván khuôn dầm hiệu quả:
- Xác định vị trí: Đánh dấu chính xác tim ngang, tim dọc của dầm trên mặt bằng, xác định các điểm cần lắp đặt ván khuôn.
- Cố định chân dầm: Sử dụng các thanh đệm gỗ hoặc cữ để giữ cố định vị trí chân dầm, giúp quá trình lắp đặt được chính xác.
- Lắp đặt ván khuôn: Dựng các tấm ván khuôn ở phía bên trong trước, sau đó lắp tiếp phần ván khuôn bên ngoài để tạo thành khuôn hoàn chỉnh.
- Liên kết ván khuôn: Dùng đinh, gông hoặc thanh giằng để cố định các tấm ván với nhau, đảm bảo chúng không bị dịch chuyển khi đổ bê tông.
- Kiểm tra độ chính xác: Đo đạc và kiểm tra lại độ thẳng đứng, độ chắc chắn của hệ ván khuôn trước khi tiến hành đổ bê tông, tránh sai sót ảnh hưởng đến chất lượng dầm.
Áp dụng đúng cách tính khối lượng ván khuôn dầm không chỉ đảm bảo chất lượng công trình mà còn tối ưu chi phí và hiệu suất thi công. Mê Kông Thương Tín chuyên cung cấp bê tông thương phẩm chất lượng. Liên hệ ngay đến Hotline: 0903071734 để được nhận báo giá siêu ưu đãi.
