Bố trí thép sàn được coi là một thành phần quan trọng chủ chốt trong kết cấu với tác dụng chịu trải trọng trực tiếp. Khi thực hiện công đoạn này cũng cần phải có kỹ thuật chuyên môn cao, tuân thủ đúng các nguyên tắc. Hãy cùng tìm hiểu chi tiết với Mê Kông Thương Tín nhé.
Nguyên tắc cơ bản bố trí thép sàn đúng tiêu chuẩn
Nếu được bố trí thép sàn đúng kỹ thuật thì khả năng chịu lực của sàn sẽ được tăng lên và ngược lại. Ở trên cùng 1 tiết diện, khoảng cách đan thép nếu bố trí không đạt đủ tiêu chuẩn thì khả năng chịu tải trọng của sàn sẽ giảm.
Vì vậy, khi làm bố trí thép sàn thì bạn cần tuân thủ đúng theo những nguyên tắc cơ bản như sau:
Thanh thép sàn chịu lữ chính sẽ được bố trí với chiều cao làm việc tối đa; chiều cao làm việc của sàn chính là khoảng cách từ mép bê tông chịu nén cho đến trọng tâm của thanh thép chịu kéo.
Chiều dày của lớp bê tông bảo vệ thép sàn tối ưu là khoảng 15mm, không nhỏ hơn tiết diện thanh thép.
Thép sàn cần phải được neo vào dầm theo đúng tiêu chuẩn: thép tròn trơn thì uốn móc vào dầm, thép có vằn lớp trên phải đủ chiều dài neo 30D còn thép vằn lớp dưới đủ chiều dài neo 20D thép.

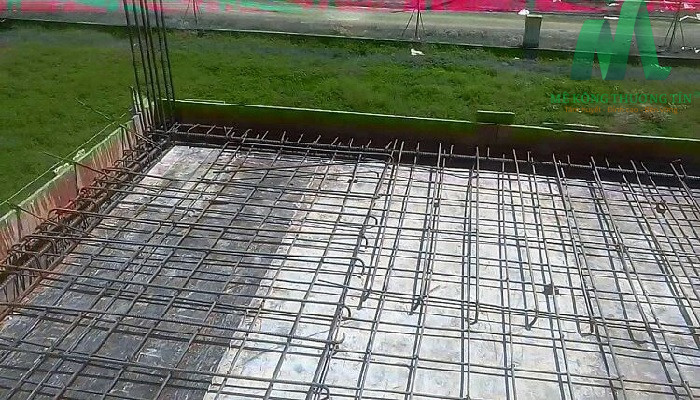

Nguyên tắc cơ bản khi bố trí thép sàn
Bàn sàn cũng được phân chia thành 2 loại chính:
Bản loại dầm: khi bản sàn được liên kết ở một cạnh hoặc ở 2 cạnh đối diện và chịu tải phân bố đều. Loại bản này chỉ chịu uốn theo phương có liên kết, bản chịu lực một phương được gọi là bản loại dầm hoặc bản 1 phương.
Bản kê bốn cạnh: khi bản có liên kết ở cả 4 cạnh, tải trọng tác dụng ở trên bản truyền đến những liên kết theo cả 2 phương. Loại bản chịu uốn 2 phương được gọi là bản kê 4 cạnh hoặc bản 2 phương.
Xem thêm:
- Cốp pha thép: Thiết bị hỗ trợ thi công công trình nhanh chóng, an toàn
- Quy Định Về Bẻ Móc Thép Đai Chuẩn Kỹ Thuật Cần Biết
Bố trí thép sàn 1 lớp
Việc thực hiện bố trí thép sàn 1 lớp sẽ thích hợp với các loại sàn đơn giản kê 2 cạnh hoặc những tấm sàn đơn lẻ đặt ở trên nền đất. Hoặc với những mặt sàn có sơ đồ tính theo hệ console.
Sàn lúc này thường sẽ có đường nội lực theo đúng một hướng nhất định. Vì vậy nên mọi người có thể sử dụng thép 1 lớp cho những loại bản sàn sau:
- Dùng tấm đan đơn giản cho hố gas, bể phốt, nắp hầm chứa… ở trong nhà, lúc này cần phải bố trí thép sàn lớp dưới chịu momen dương.
- Với các sàn ô văng, mái che trên đầu cửa kê 1 cạnh vào tường, hoặc có thể liên kết ngầm với lanh tô. Với trường hợp này thì bạn nên đặt thép sàn lớp trên cho momen âm.

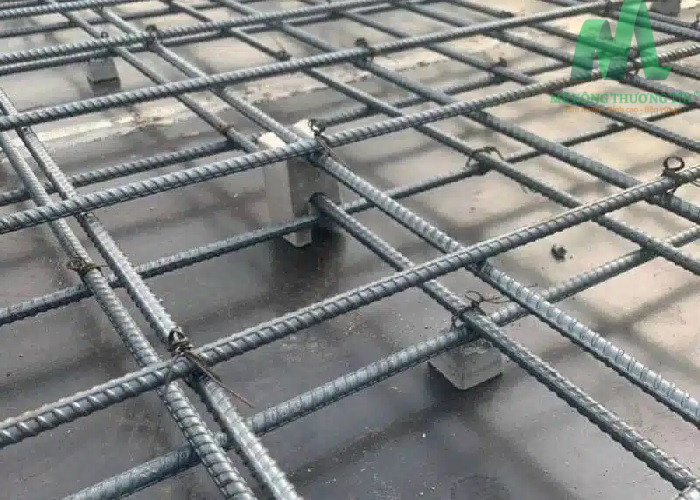

Bố trí thép sàn có loại 1 lớp và 2 lớp
Các bước thực hiện bố trí thép sàn 2 lớp
Ở bên trong bê tông, khung thép sàn 2 lớp sẽ giúp cho các công trình tránh được những tác động xấu bên ngoài môi trường. Ngoài ra, nó còn giúp tăng thêm khả năng chống thấm cho sàn.
Trong thi công, thép 2 sàn giữ vai trò đặc biệt quan trọng, quyết định đến khả năng chịu lực của công trình. Nó còn tăng tính ổn định, tạo hình kiến trúc cho công trình.
Để sàn nhà đảm bảo sự vững chắc, khi thi công, bạn cần phải bố trí thép sàn thép 2 lớp theo đúng quy trình dưới đây:
Bước 1: Lập bản vẽ đạt tiêu chuẩn với tỉ lệ tính toán chính xác, nhất là với những yếu tố về diện tích, độ dày của thép, mật độ phân bổ thép, số lượng thép.
Bước 2: Tùy theo bản vẽ mà sẽ chọn loại thép thích hợp, đảm bảo chất lượng cùng chi phí hợp lý.
Bước 3: Xây dựng kế hoạch chi tiết để bố trí thép sàn 2 lớp tùy theo địa hình thi công. Đồng thời. tham khảo nhiều ý kiến của người có kinh nghiệm, chuyên môn cao.
Bước 4: Tiếp theo, bố trí thép sàn 2 lớp theo đúng tiêu chuẩn, tiến độ mà bản thiết kế đã đề ra. Bạn có thể chọn bố trí 1 phương hoặc bố trí 2 phương thích hợp với nội lực của sàn.
Bước 5: Cuối cùng là bước kiểm tra, kiểm soát và thử nghiệm chất lượng công trình. Nếu như có vấn đề nào chưa được bảo đảm thì đưa ra biện pháp khắc phục nhanh chóng để hoàn thiện công trình.

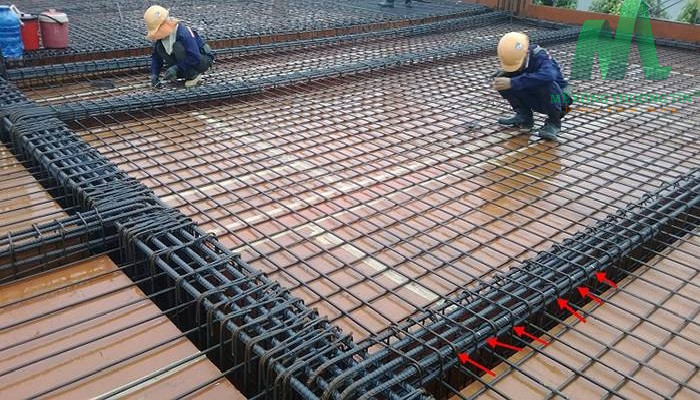

Thực hiện đúng quy trình bố trí thép sàn
Lưu ý quan trọng khi tiến hành thi công và nghiệm thu thép sàn
Thông thường thì chiều dày sàn nhà dân dụng cũng được dao động từ 10-15cm. Cho nên, nếu như bố trí thép sàn chỉ lệch nhau khoảng 1cm cũng làm giảm đi khả năng chịu lực của sàn.
Các chủ đầu tư, giám sát xây dựng, đơn vị thi công vì thế cũng phải trao đổi kỹ về các phương pháp thi công. Ngoài nguyên tắc bố trí về thép sàn thì bạn cũng cần phải lưu ý đến một số điều như sau:
Khoảng cách đan thép
Về khoảng cách đan thép cần phải được đan với nhau một khoảng cách đều nhau như theo thiết kế. Thanh thép cần đặc biệt phải nắn thẳng, không bị uốn lượn, không bị cong vẹo. Phần thép này có thể buộc với khoảng 50% mối nối nhằm không bị xô lệch trong suốt quá trình đổ bê tông.

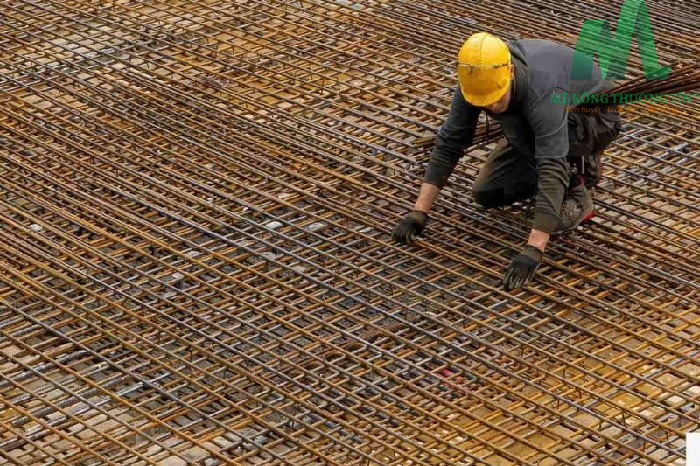

Cần lưu ý kỹ khi bố trí thép sàn
Kê thép sàn
Thép sàn cần phải được kê cách khỏi mặt sàn bằng với chiều dày của lớp bê tông bảo vệ. Phần thép lớn ở bên trên hoặc là lớp thép mũ không được đặt ở giữa chiều dày hoặc bị bẹp xuống ván khuôn.
Nối thép sàn
Trong trường hợp thép sàn cần phải nối, cần phải tuân thủ theo đúng tiêu chuẩn về nối thép như sau:
- Không được nối ở vị trí chịu lực và vị trí uốn cong, thép ở lớp dưới không nên nối giữa nhịp ô sàn, thép lớp trên thì không nên nối tại gối.
- Không được nối quá 50% diện tích của cốt thép trên một mặt cắt và phải được nối so le với nhau.
Đó là thông tin về bố trí thép sàn mà Mê Kông Thương Tín chia sẻ, hy vọng sẽ giúp ích cho bạn đọc trong xây dựng.
